BIGTREETECH BTT Pi V1.2

BIGTREETECH BTT Pi V1.2 – Compacte host voor Klipper

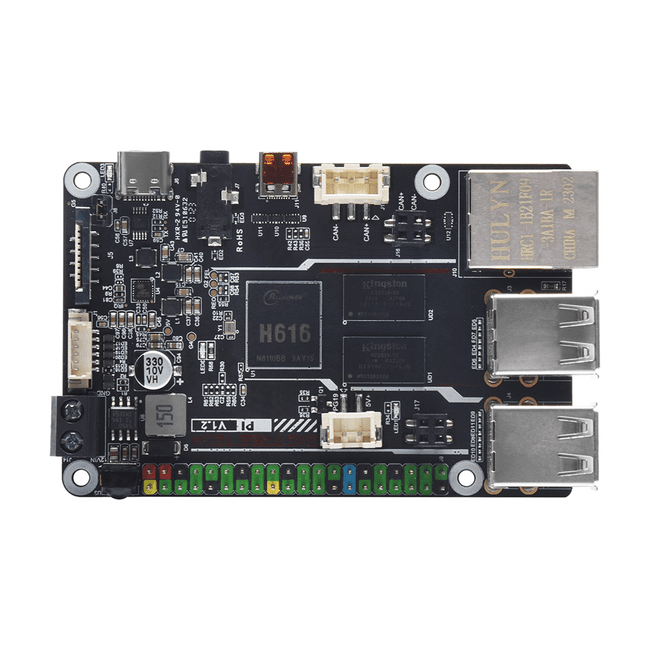

De BTT Pi V1.2 is een open-source eenbordcomputer die BIGTREETECH speciaal heeft ontwikkeld voor 3D-printers met Klipper-firmware. Hij fungeert als hostcomputer naast het moederbord en lost daarmee het typische probleem op dat er voor Klipper een afzonderlijke minicomputer inclusief bekabeling moet worden geregeld. De doelgroep bestaat uit gebruikers die hun printer van Marlin naar Klipper willen omzetten of een bestaande Klipper-installatie compacter willen opbouwen.

In één oogopslag – jouw voordelen:

• Focus op Klipper: Door de fabrikant uitdrukkelijk ontworpen voor gebruik met Klipper – geen oneigenlijk gebruikte knutselcomputer.
• CAN-bus aan boord: Maakt het aansluiten van CAN-toolheads mogelijk zonder dat er een extra adapterbord in de behuizing hoeft te worden geplaatst.
• ADXL345 via SPI: De versnellingssensor voor input shaping kan rechtstreeks worden aangesloten, in plaats van via een omweg met USB.
• Dubbele netwerkverbinding: Fast Ethernet en wifi met 100 Mbit/s zijn gelijktijdig beschikbaar – de webinterface is ook bereikbaar waar geen kabel ligt.
• Voeding via schroefklem: De stroom komt rechtstreeks uit de voeding van de printer, waardoor een afzonderlijke USB-voeding overbodig is.

Rekenkracht en geheugen

De eenbordcomputer werkt met een 64-bitsplatform en 1 GB DDR3L-werkgeheugen. Dat is afgestemd op continu gebruik als Klipper-host inclusief webinterface, niet op desktoptoepassingen.

Aansluitingen en uitbreidbaarheid

Er zijn een 40-polige GPIO-header, HDMI-uitgang en USB 2.0 beschikbaar. Daarmee kunnen een display, camera of eigen uitbreidingen worden aangesloten; dankzij het open platform zijn aanpassingen aan zowel de software- als hardwarekant mogelijk.

Veelgestelde vragen (FAQ)

Kan ik de BTT Pi gebruiken in plaats van een Raspberry Pi voor Klipper?

Ja, dat is het beoogde gebruik: de BTT Pi V1.2 is ontworpen als host voor het Klipper-systeem en beschikt met 40-polige GPIO, HDMI, USB 2.0 en Ethernet over de gebruikelijke aansluitingen hiervoor.

Hoe wordt het bord van stroom voorzien?

De voeding gebeurt via schroefklemmen. Je moet dus een geschikte kabel vanaf de voeding inplannen, in plaats van een netadapter aan te sluiten.

Heb ik voor input shaping extra hardware nodig?

Het bord beschikt over een SPI-interface voor een ADXL345. De versnellingssensor zelf is een afzonderlijk onderdeel en moet apart beschikbaar zijn.

Hoe zwaar is het bord?

Het verzendgewicht bedraagt ongeveer 100 g – daardoor kan de printplaat probleemloos in een elektronicavak of geprinte houder worden ondergebracht.
