BIGTREETECH Kraken 8-assig moederbord

BIGTREETECH Kraken – 8 assen zonder gedoe met drivers

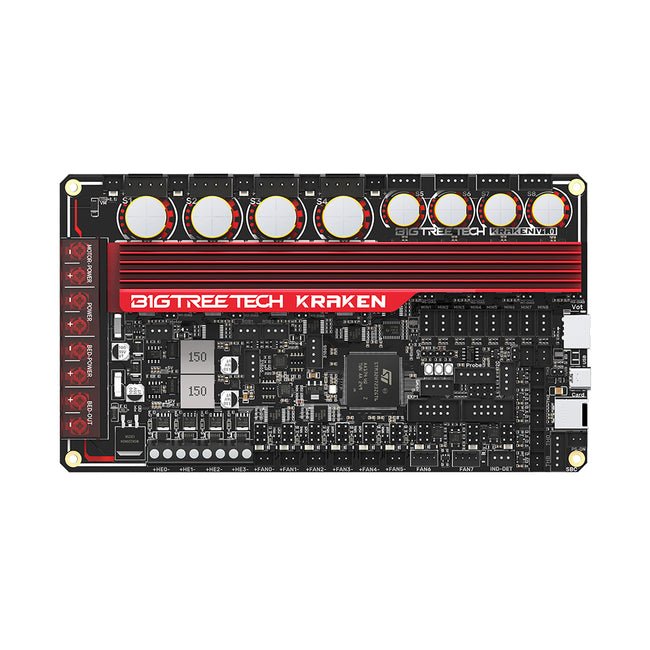

De Kraken V1.0 is een 32-bits moederbord van BIGTREETECH (Shenzhen Biqu Technology), dat speciaal is ontworpen voor grote 3D-printers. Acht stappenmotordrivers zijn al vast ingebouwd, waardoor afzonderlijke drivermodules en de bijbehorende bekabeling overbodig zijn – dat vermindert de hoeveelheid werk in de elektronicakast aanzienlijk. Het board is bedoeld voor gebruikers die grootformaatprinters of dual-extruderopstellingen bouwen of ombouwen.

In één oogopslag – jouw voordelen:

• 8 geïntegreerde drivers: Acht TMC2160-drivers zijn vast op het board gesoldeerd – geen modules plaatsen, geen Vref afstellen en geen defecte drivermodules als mogelijke foutbron.
• Hoog spanningsbereik: Het driverbereik van 24 V tot 60 V maakt volgens de fabrikant hogere motorspanningen mogelijk, zoals die nuttig zijn bij grote assen en lange verplaatsingsafstanden.
• Twee printkoppen: Speciale poorten en twee CAN-interfaces maken het parallelle gebruik van twee printkoppen of twee EBB-boards mogelijk.
• Nauwkeurige temperatuurmeting: Twee MAX31865-kanalen en ondersteuning voor PT100/PT1000 maken een nauwkeurigere temperatuurmeting mogelijk dan klassieke thermistors.
• Beveiligde elektronica: Een E-fuse-beveiligingsschakeling beschermt het board tegen typische elektrische storingen.

H723-processor voor dual-headopstellingen

Als rekenkern wordt een H723-chip gebruikt, die volgens de fabrikant voldoende reserves biedt voor het gelijktijdige gebruik van twee printkoppen. De twee CAN-aansluitingen houden de kabelbundel naar de gereedschapskop daarbij compact.

Aansluiting op SBC- en Klipperopstellingen

Een gereserveerde voedingsaansluiting maakt de directe aansluiting van een singleboardcomputer zoals BTT PI of Raspberry Pi mogelijk. Zo kan het board worden geïntegreerd in gebruikelijke hostgebaseerde besturingsomgevingen, zonder afzonderlijke voeding voor de SBC.

Veelgestelde vragen (FAQ)

Moet ik stappenmotordrivers afzonderlijk kopen?

Nee. De acht TMC2160-drivers zijn al vast op het board gemonteerd; er zijn geen insteekbare drivermodules nodig.

Kan ik het board op 24 V gebruiken?

Ja, het opgegeven spanningsbereik van de drivers loopt van 24 V tot 60 V. Controleer vooraf of je voeding en motoren een hogere spanning zinvol kunnen benutten.

Welke temperatuursensoren worden ondersteund?

Naast standaardsensoren ondersteunt het board twee MAX31865-kanalen en PT100- en PT1000-weerstandssensoren.

Hoe zwaar is het board?

Het verzendgewicht bedraagt ongeveer 526 g.
