BIGTREETECH SKR Mini E3 V2.0
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für Ender-3 Besitzer, die vom lauten Serienboard weg wollen und später BLTouch oder Filamentsensor nachrüsten möchten.
- Vor dem Kauf den eigenen Displaytyp prüfen: LCD12864 und TFT brauchen unterschiedliche Firmware, die per SD-Karte selbst geflasht werden muss.
- Sensorless Homing und externe Endschalter schließen sich gegenseitig aus – wer beides erwartet, muss sich für eine Variante entscheiden.
Persönliche Beratung von echten Machern aus Tuttlingen.

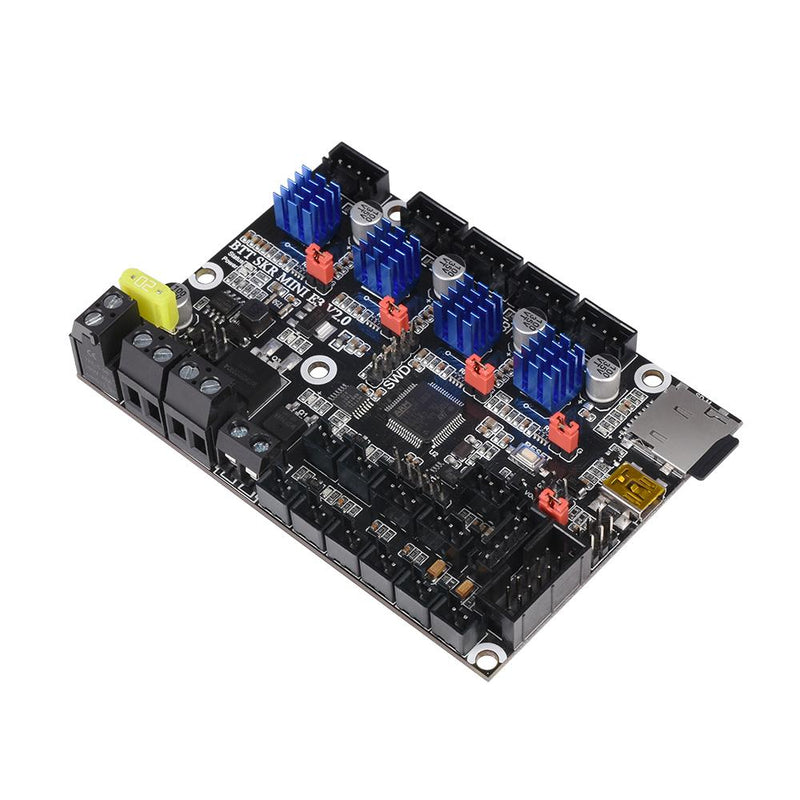

BIGTREETECH SKR Mini E3 V2.0 – Stille Ender-3-Aufrüstung ohne Bastelei
Das SKR Mini E3 V2.0 ist ein 32-Bit-Mainboard, das als direkter Ersatz für das originale Ender-3-Board konzipiert ist. Die TMC2209-Schrittmotortreiber sind bereits fest integriert und im UART-Modus angebunden – damit entfällt der separate Treiberkauf, und die typische Geräuschkulisse des Serienboards wird deutlich reduziert. Zusätzliche Steckplätze schaffen Raum für spätere Upgrades.
Auf einen Blick – deine Vorteile:
- Direkter Ersatz: Auf den Formfaktor des Ender-3 ausgelegt, sodass kein Umbau des Gehäuses und keine vollständige Neuverkabelung des Druckers erforderlich sind.
- TMC2209 im UART-Modus: Die Treiber sind verlötet und werden per Firmware angesprochen – keine Potenziometer und kein Nachrüsten von Treibermodulen.
- Upgrade-Anschlüsse: BLTouch, Filamentsensor, BTT UPS 24V und BTT Relay lassen sich direkt anschließen.
- Dual-Z parallel: Paralleler Dual-Z-Anschluss und zwei CNC-Lüfteranschlüsse für den Ausbau der Mechanik.
- 12–24-V-Eingang: Funktioniert sowohl mit 12 V als auch mit 24 V; der MOSFET für das Heizbett ist entsprechend ausgelegt.
32-Bit-Rechenleistung statt 8-Bit-Serienboard
Als MCU kommt ein STM32F103RCT6 zum Einsatz, die Spannungsversorgung übernimmt ein MP1584EN-Wandler. Die Platine ist vierlagig ausgeführt, was der Hersteller mit einer verbesserten Wärmeableitung begründet.
Sensorloses Homing per Jumper
Über Jumper lässt sich das sensorlose Homing aktivieren – dann können allerdings keine externen Endschalter parallel genutzt werden. Wer die mechanischen Endschalter behalten möchte, lässt die Jumper einfach wie im Auslieferungszustand gesetzt.
Häufig gestellte Fragen (FAQ)
Kann ich mein vorhandenes Display weiterverwenden?
Unterstützt werden das Ender-3 LCD12864 sowie 2,4"- und 3,5"-TFT-Displays. Prüfe vor der Bestellung, welchen Displaytyp dein Drucker verbaut hat.
Muss ich selbst Firmware aufspielen?
Ja. Die passende Firmware wird per SD-Karte geflasht und muss zum Displaytyp sowie zur Druckerkonfiguration passen. Der Einbau erfolgt grundsätzlich im stromlosen Zustand.
Brauche ich zusätzliche Schrittmotortreiber?
Nein. Die TMC2209 sind bereits auf dem Board integriert und werden über UART konfiguriert; separate Treibermodule sind nicht erforderlich.
Wie verbinde ich das Board mit dem PC?
Über den Mini-USB-B-Anschluss auf der Platine.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 100 g |
|---|
