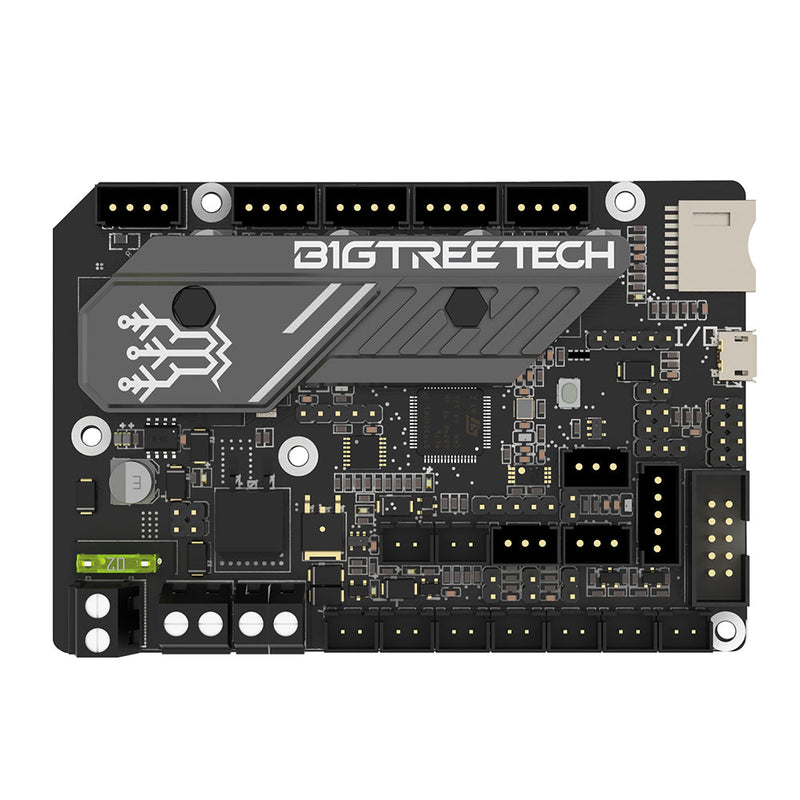

BigTreeTech SKR MINI E3 V3.0

BigTreeTech SKR MINI E3 V3.0 – Stiller drucken durch Boardwissel

De SKR MINI E3 V3.0 is een 32-bits stil moederbord dat is ontworpen als directe vervanging voor het originele 8-bits board van veel Creality-printers. Het is bedoeld voor gebruikers van Ender-3, Ender-5 en CR-10S die storende geluiden van stappenmotoren willen kwijtraken en tegelijkertijd aansluitingen voor upgrades zoals BLTouch of CR-Touch willen krijgen. De vormfactor en kabelindeling zijn afgestemd op de serie, zodat de behuizing niet hoeft te worden aangepast.

In één oogopslag – jouw voordelen:

• Stille aansturing van stappenmotoren: Stille drivers met UART-besturing verlagen het bedrijfsgeluid merkbaar – de printer is daardoor ook in een woonruimte goed te verdragen.
• Drop-in-upgrade: Ontworpen voor de bekabeling en vorm van de Creality-serie, volgens de fabrikant bedoeld als probleemloze directe vervanging van het originele board.
• Gereed voor automatische bed-nivellering: Eigen poorten voor BLTouch of CR-Touch maken adapteroplossingen en solderen overbodig.
• Sensorless homing: X- en Y-eindschakelaars kunnen bij een juiste configuratie achterwege blijven – minder kabels in de bouwruimte.
• Moderne interfaces: USB Micro B en microSD voor firmware-updates en het starten van prints, plus meerdere regelbare ventilatoruitgangen.

Bredere printercompatibiliteit dan de vorige versie

In tegenstelling tot de SKR MINI E3 V2.0 is de V3.0 hardwarematig uitgebreid en volgens het gegevensblad niet langer alleen compatibel met de Ender 3, maar ook met de Ender 5, Ender 5 Pro en CR-10S/S4/S5.

Herziene hardware in detail

Er is een actuele MCU uit de G0-serie ingebouwd en het koellichaam is groter dan dat van de voorganger. De SPI-uitgang kan worden ingesteld op +3,3 V of +5 V, waardoor externe sensoren flexibeler kunnen worden aangesloten. Het board weegt 181 g.

Veelgestelde vragen (FAQ)

Kan ik mijn originele Creality-display blijven gebruiken?

Alleen het LCD12864 van de Ender 3 past. Andere originele displays uit de Ender- en CR-serie zijn volgens de fabrikant niet compatibel – daarvoor kunnen BTT-TFT-touchscreens van 2,4 of 3,5 inch worden aangesloten.

Moet ik de firmware vóór de installatie flashen?

BigTreeTech stelt de passende firmware voor de V3.0 beschikbaar in de officiële GitHub-repository; installeren kan via microSD of USB.

Werkt sensorless homing automatisch?

Nee. De functie wordt ondersteund voor X en Y, maar vereist een juiste firmwareconfiguratie.
