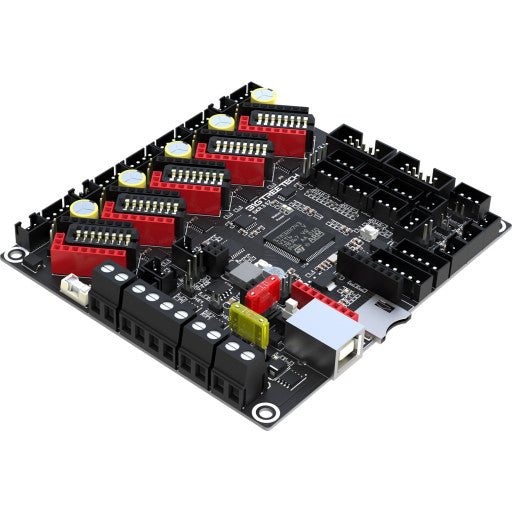

BIGTREETECH SKR V3 EZ

BIGTREETECH SKR V3 EZ – Krachtig 32-Bit Board

De SKR V3 EZ is een 32-bit controllerboard voor het ombouwen en upgraden van 3D-printers. Het is gericht op ambitieuze gebruikers die volledige controle willen over firmware, drivers en randapparatuur. De kern is een 32-bit ARM Cortex-M7 microcontroller (STM32H743VI) met 480 MHz.

In één oogopslag – jouw voordelen:

• Snelle processor: De 480 MHz Cortex-M7 verwerkt complexe bewegingen en UI-berekeningen en zorgt volgens de fabrikant voor vloeiende prints zonder haperingen.
• Flexibele driverkeuze: Ondersteunt zowel EZ- als TMC-stepperdrivers en is aan te passen aan verschillende setups.
• Instelbare motorspanning: Kiesbaar via jumper van 12 V tot 48 V (48 V alleen met TMC5160 Pro).
• Open firmware: Compatibel met Marlin, Klipper en RepRap.
• Uitgebreide I/O: Aansluitingen voor micro-SD, wifi-modules, BLTouch en filament-sensor zijn mogelijk.

Driver- en spanningsopties

Via jumpers stel je de motorspanning in van 12 V tot 48 V, waarbij de volledige spanning alleen beschikbaar is met TMC5160 Pro-drivers. Compatibel zijn de EZ-serie (EZ5160/2209/2208/2225/2226/2130/6609) en gangbare TMC-modellen.

Aansluitingen en veiligheid

Het board biedt drie CNC- en drie normale ventilatoraansluitingen, een micro-SD-slot voor firmware-updates en EEPROM voor het opslaan van parameters. Een vervangbare zekering en thermistorbeveiliging zijn volgens het datasheet ontworpen tegen kortsluiting en thermische doorbranding.

Veelgestelde vragen (FAQ)

Welke firmware kan ik gebruiken?

Het board is compatibel met de open-source firmwares Marlin, Klipper en RepRap. Firmware-updates verlopen via het micro-SD-slot.

Bereik ik altijd 48 V motorspanning?

De 48 V is alleen beschikbaar in combinatie met TMC5160 Pro-drivers. Zonder deze ligt de instelbare spanning lager, configureerbaar via jumper vanaf 12 V.

Welke drivers passen op het board?

Het ondersteunt zowel de EZ-serie als standaard TMC-drivers zoals 5160, 2209, 2208, 2225, 2226 en 2130.
