BigTreeTech Manta M4P V2.2 – CM4-ready Klipper-board

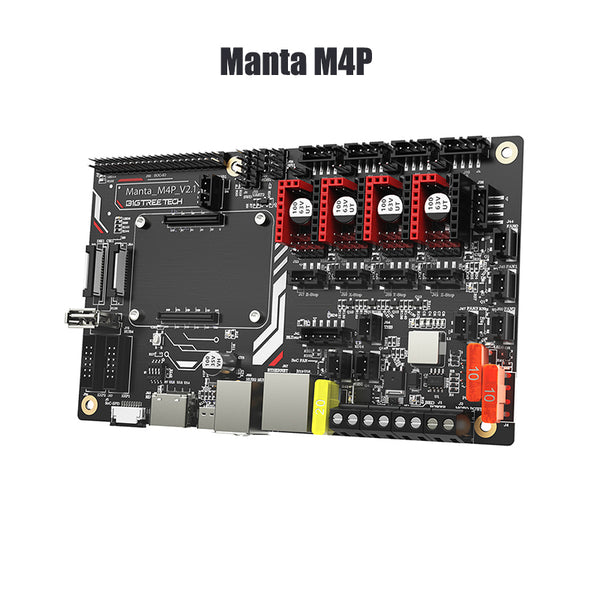

De Manta M4P V2.2 is een compact 32-bit moederbord met vier assen (X, Y, Dual-Z, E0), dat via een BTB-connector direct een Raspberry Pi CM4 of BTT CB1 opneemt. Het is bedoeld voor ombouw van kleine tot middelgrote printers zoals de Voron V0 of Ender-3, waarbij een opgeruimde single-board-opstelling zonder losse kabels gewenst is.

In één oogopslag – jouw voordelen:

• CM4/CB1 direct opsteekbaar: De versterkte board-to-board-header bespaart losse kabels en vereenvoudigt de Klipper-setup.
• Flexibele drivers: Vier sockets ondersteunen SPI, UART en STEP/DIR evenals gangbare TMC-families zoals 2209, 2208, 2226, 2130 en 5160.
• Sensorless homing: Via DIAG-pins per jumper te activeren – zonder pin-cutting.
• Kiesbare ventilatorspanning: Drie CNC-ventilatorpoorten kunnen per jumper op 24 V of 5 V worden ingesteld, plus een toegewijde SoC-ventilator.
• Uitbreidbaar: BLTouch, filament-runout-sensor, RGB en RepRapDiscount-LCD’s via EXP1/EXP2 worden ondersteund.

Stroom- en thermomanagement

Een onboard-regelaar voedt het compute-module met 12 of 24 V. De verwarmingsbed-uitgang is tot 10 A ontworpen, de hotend-verwarmer tot 6 A, het totale budget voor verwarmingselementen, drivers en ventilatoren ligt onder 20 A. Beschermde thermistor-circuits moeten de MCU volgens datasheet beschermen tegen kortsluiting en lekstromen.

Connectiviteit met CM4

In combinatie met een CM4 biedt het board een 40-pins header passend bij de Pi-pinout, Gigabit Ethernet (1000 M) en drie USB 2.0-poorten, elk met ESD-bescherming op USB en Ethernet.

Veelgestelde vragen (FAQ)

Welke firmware draait op de Manta M4P V2.2?

Met CM4 of CB1 draait het onder Klipper, daarnaast is het compatibel met Marlin.

Wordt een Raspberry Pi CM4 meegeleverd?

Nee. CM4 of BTT CB1 worden apart opgezet en zijn geen onderdeel van het board.

Welke printer-kinematica worden ondersteund?

Het board ondersteunt Cartesian, Delta, Kossel, Ultimaker en CoreXY.
