BIQU BTT TMC2209 V1.3

Name: BIQU BTT TMC2209 V1.3
Brand: BIQU 3D
SKU: 62070631235852
Price: 21.9 EUR
Availability: OutOfStock

21,90 €

Inkl. MwSt.zzgl. Versand

Händler seit 2018Sitz in Tuttlingen

30 Tage RückgabeSorgenfrei testen

Kauf auf RechnungRaten- & Leasingkauf

Experten-Check Ehrliche Einschätzung aus unserem Team

Sinnvoll vor allem bei Druckern mit alten, lauten Treibern – der Umstieg ist dank pin-kompatibler Bauform meist ohne Umbau machbar.
Vor dem Kauf klären, ob dein Mainboard eine UART-Verbindung bereitstellt: ohne sie entfallen Software-Konfiguration und Sensorless Homing.
Bei hohen Motorströmen im oberen Bereich der Spezifikation gehört eine ordentliche Kühlung des Treibers dazu.

Persönliche Beratung von echten Machern aus Tuttlingen.

Beschrijving

Beschrijving

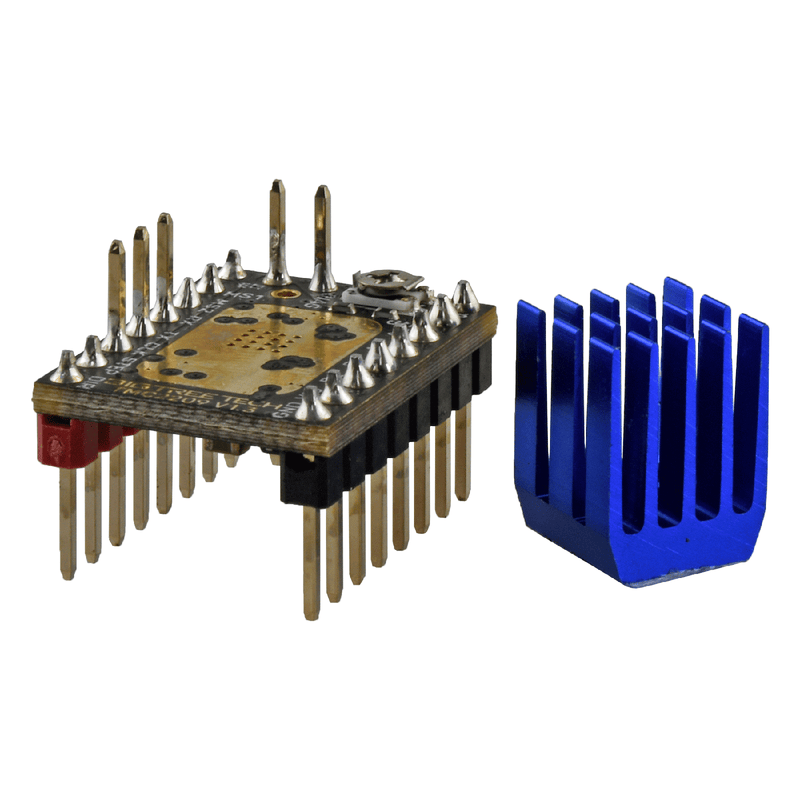

BIQU BTT TMC2209 V1.3 – stille stappenmotordriver om achteraf te installeren

De TMC2209 V1.3 is een stappenmotordriver voor 3D-printers, CNC-machines en andere motion-controlsystemen. Hij verwerkt klassieke STEP/DIR-signalen en kan daarnaast via UART worden geconfigureerd. Daarmee is hij bedoeld voor iedereen die het lawaai van de assen van zijn printer wil verminderen en tegelijkertijd meer controle over de motoraansturing wil krijgen.

In één oogopslag – jouw voordelen:

Stille werking: StealthChop2 vermindert het motorgeluid merkbaar – relevant als de printer in een woon- of kantoorruimte staat.
UART-configuratie: Stroom, microstepping en diagnose kunnen via software worden ingesteld, zonder jumpers of potentiometer aan te raken.
Sensorloos homing: StallGuard4 maakt het mogelijk om te refereren zonder mechanische eindschakelaars en bespaart bekabeling.
Pincompatibel ontwerp: De vervanging van oudere drivers lukt zonder aanpassingen aan het board of de kabelboom.
Groot spanningsbereik: Volgens het gegevensblad bruikbaar van circa 4,75 V tot 29 V – geschikt voor zowel 12V- als 24V-setups.

Stroom en stille werking

De fabrikant vermeldt een RMS-motorstroom van maximaal 2,0 A bij een piekstroom van maximaal 2,8 A. Het gewicht van de module bedraagt 50 g.

Microstepping tot 256

Via SpreadCycle en de MicroPlyer-interpolatie worden volgens de fabrikant tot 256 microsteps bereikt, waardoor trillingen worden verminderd en de beweging gelijkmatiger wordt.

Veelgestelde vragen (FAQ)

Past de driver op mijn bestaande moederbord?

Het ontwerp is pincompatibel met eerdere drivergeneraties, dus een upgrade is voorzien zonder grote wijzigingen aan de bekabeling of het board. Controleer vóór aankoop toch de socket van je board.

Heb ik UART absoluut nodig?

Nein. De driver werkt ook met klassieke STEP/DIR-signalen. UART is alleen nodig als je configuratie, diagnose of sensorloos homing via software wilt gebruiken.

Is sensorloos homing met elk board mogelijk?

StallGuard4 vereist een UART-aansluiting en passende firmwareondersteuning. Zonder deze voorwaarden blijft refereren via eindschakelaars de enige optie.
