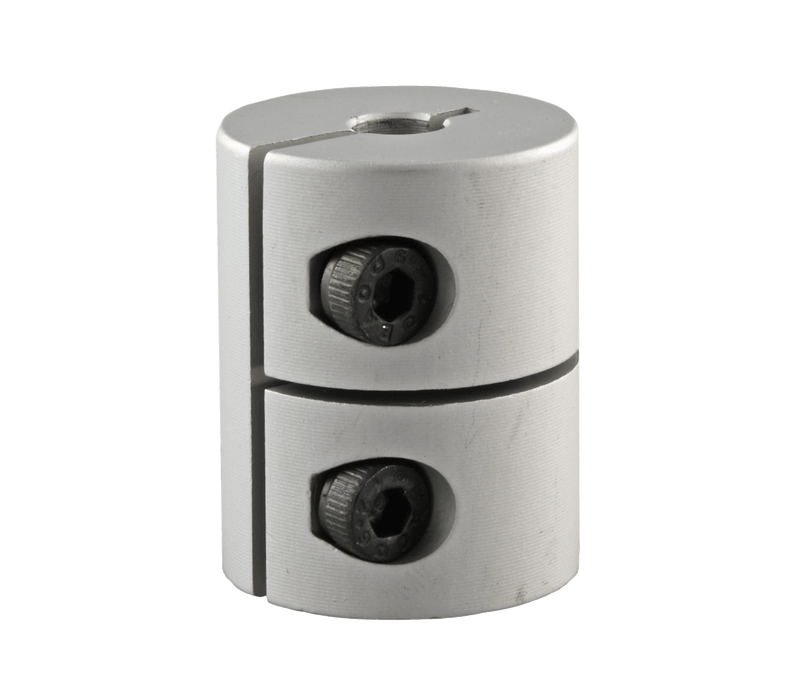

BIQU BX starre askoppeling 5 × 8 mm

BIQU BX starre Klemmkupplung 5x8 mm – spielfreie Z-asverbinding

De starre klemmkoppeling verbindt de 5mm-motoras van de stappenmotor met een trapeziumdraadspindel van 8 mm. Ze is bedoeld voor gebruikers van de BIQU BX en vergelijkbare constructies die speling en verschuiving in de Z-as willen verhelpen – bijvoorbeeld als vervanging van een versleten of beschadigde koppeling.

In één oogopslag – jouw voordelen:

• Starre constructie: Zonder verend tussenstuk wordt de draaibeweging rechtstreeks overgebracht, waardoor speling en uitlijnfouten volgens de fabrikant tot een minimum worden beperkt.
• Dubbele schroefklemming: Elke zijde wordt met twee schroeven vastgeklemd in plaats van met één stelschroef – dit verkleint het risico dat de verbinding bij langdurig gebruik losraakt.
• Aluminiumlegering: Torsiestijf materiaal dat de krachten van de Z-spindel opvangt.
• Boring 5x8 mm: Geschikt voor gangbare NEMA-17-assen van 5 mm en spindels met een diameter van 8 mm.
• Compact vervangingsonderdeel: Met een verzendgewicht van ongeveer 50 g een klein onderdeel met directe invloed op de nauwkeurigheid van de Z-as.

Waarom star in plaats van flexibel?

Flexibele askoppelingen veren onder belasting en kunnen in Z-richting minimaal torderen. De starre klemvariant brengt de beweging zonder deze flexibiliteit over – dit komt volgens de fabrikant rechtstreeks ten goede aan de bewegingsnauwkeurigheid van de Z-as.

Klemming met twee schroeven per zijde

In plaats van puntgewijs met een stelschroef te drukken, omsluit de gesleufde koppeling de as en spindel over een groot oppervlak. Dit voorkomt inkepingen op de motoras en houdt de verbinding ook na veel Z-bewegingen stevig vast.

Veelgestelde vragen (FAQ)

Past de koppeling alleen op de BIQU BX?

Ze is ontworpen voor de BIQU BX, maar past in principe op elke constructie met een motoras van 5 mm en een spindel van 8 mm. Meet vóór aankoop beide diameters na.

Heb ik een starre koppeling nodig als motor en spindel niet exact uitgelijnd zijn?

Nee. Een starre koppeling compenseert geen asverschuiving – ze vereist dat de motoras en spindel goed uitgelijnd zijn. Als dat niet het geval is, brengt ze de foutieve uitlijning over op de lagers.

Welk gereedschap is nodig voor de montage?

De klemschroeven worden vastgedraaid met een passende inbussleutel; verder gereedschap is niet nodig.
