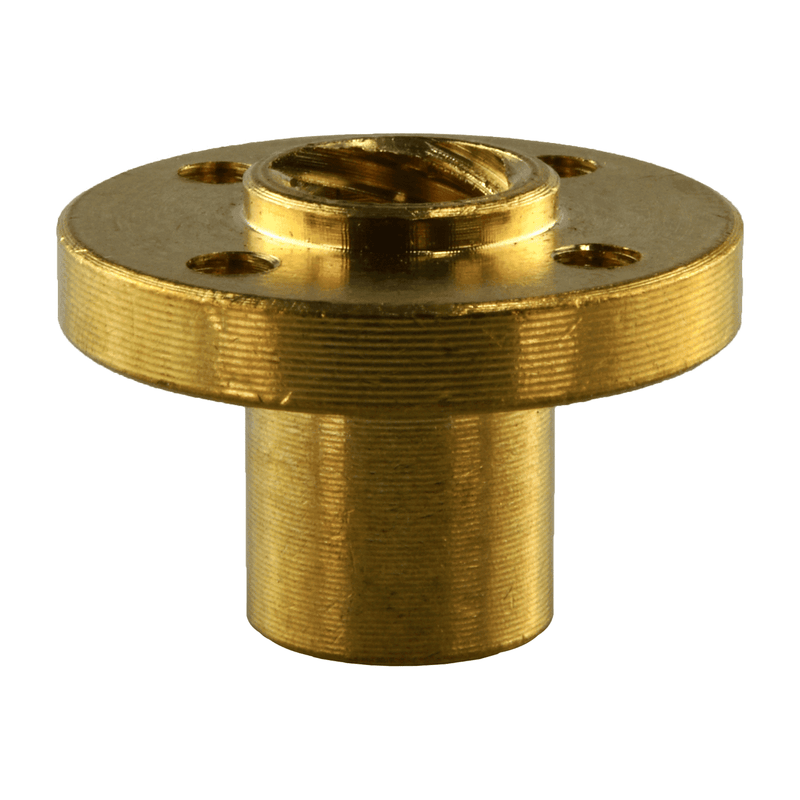

BIQU T8-trapeziumdraadmoer

BIQU T8-trapeziumdraadmoer – Soepel geleide lineaire beweging

De T8-trapeziumdraadmoer is het tegenstuk voor T8-trapeziumdraadspindels en zet hun draaibeweging om in een lineaire asbeweging. De moer is bedoeld voor iedereen die een Z-as in een 3D-printer wil herstellen of eigen lineaire assen voor CNC- en automatiseringsopstellingen wil bouwen. De fabrikant noemt als toepassingsdoel een gelijkmatige, nauwkeurige lineaire beweging over de volledige verplaatsingsafstand.

In één oogopslag – jouw voordelen:

• 8 mm lead: Eén volledige omwenteling van de spindel verplaatst de as 8 mm – hierdoor blijft het aantal benodigde motorstappen per verplaatsingsafstand beperkt.
• 2 mm pitch: Duidelijk gedefinieerde draadgeometrie die past bij het standaard-T8-profiel – geen giswerk bij het kiezen van de spindel.
• Messing behuizing: Beproefde materiaalcombinatie met de stalen spindel, waarbij de moer als slijtageonderdeel dient en niet de duurdere spindel.
• M3-schroefdraadboringen: Directe bevestiging aan sledes of houders met standaard-M3-schroeven, zonder tussenadapter.
• 15 mm bouwlengte: Compact ontwerp dat ook in krappe asconstructies kan worden geïntegreerd.

Lead 8 mm, pitch 2 mm

De spoed en draadafstand komen overeen met de gangbare T8-uitvoering: 8 mm verplaatsing per omwenteling bij een draadafstand van 2 mm. Wie een bestaande as vervangt, moet de waarden van de gemonteerde spindel controleren, omdat T8-spindels ook met andere spoeden worden aangeboden.

Montage via M3-schroefdraad

De moer is voorzien van M3-schroefdraad en kan daardoor aan gebruikelijke assledes en zelfgebouwde houders worden geschroefd. Met een totale lengte van 15 mm blijft de benodigde inbouwruimte beperkt.

Veelgestelde vragen (FAQ)

Past de moer op elke T8-spindel?

De moer is ontworpen voor T8-trapeziumdraadspindels met een lead van 8 mm en een pitch van 2 mm. T8-spindels met een afwijkende spoed – bijvoorbeeld een lead van 2 mm – passen niet.

Welke schroeven heb ik nodig voor de montage?

De schroefdraadboringen zijn voorzien van M3-schroefdraad, dus je hebt geschikte M3-schroeven nodig. De schroeflengte hangt af van de dikte van je houder.

Waarvan is de moer gemaakt?

Van messing. Dat is de gebruikelijke materiaalkeuze voor trapeziumdraadmoeren die op stalen spindels lopen.
