Bondtech BMG ALU-montagebeugel

Bondtech BMG ALU-Mount – Stabiele houder voor de BMG-extruder

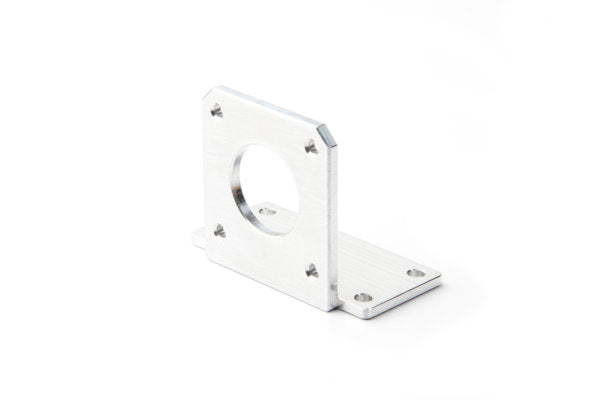

De ALU-Mount is een CNC-gefreesde aluminium houder voor de Bondtech BMG-extruder. Deze wordt tussen de motor en de achterste behuizing van de extruder geklemd en zorgt voor een stevige, spelingvrije bevestiging – bedoeld voor iedereen die zijn BMG netjes aan de printer of aan een eigen constructie wil bevestigen.

In één oogopslag – jouw voordelen:

• 3 mm aluminium: Het massieve materiaal houdt de extruder ook bij trillingen op zijn plaats, in plaats van te verbuigen zoals dun plaatmetaal.
• CNC-vervaardigd: Nauwe toleranties zorgen ervoor dat de klemverbinding tussen de motor en de behuizing zonder nabewerking past.
• Draaibaar in stappen van 90°: Je bepaalt zelf de montagepositie van de extruder – praktisch bij beperkte ruimte.
• Vastgelegde boorpatronen: De boorgaten in de onderste flens zijn vooraf bepaald, zodat je de bevestiging vooraf kunt plannen.

Klemmontage in plaats van een extra adapter

De houder wordt rechtstreeks tussen de stappenmotor en de behuizing van de extruder geklemd en heeft daarom geen aparte adapterplaat nodig. Voor de montage bepaal je de uitlijning in stappen van 90°.

Afmetingen van de bevestigingsflens

De montagegaten in de onderste flens hebben een diameter van 4,2 mm; de gatafstand bedraagt verticaal 18,0 mm en horizontaal 50,0 mm. Zo kun je vooraf controleren of de houder op je frame of draagconstructie past.

Veelgestelde vragen (FAQ)

Is de extruder inbegrepen?

Nee. De ALU-Mount is een houder voor de BMG-extruder; de extruder zelf moet apart aanwezig zijn.

Kan ik de extruder ook dwars of ondersteboven monteren?

Ja. De houder kan in stappen van 90° worden gedraaid, zodat je de montagepositie aan je constructie kunt aanpassen.

Past de houder op mijn printer?

Dat hangt af van het boorpatroon van je frame. Vergelijk de boorgaten met een diameter van 4,2 mm en een onderlinge afstand van 18,0 mm verticaal en 50,0 mm horizontaal met je bevestigingspunten.

Moet ik nog gaten boren of iets aanpassen?

De houder is CNC-gefreesd en ontworpen voor nauwkeurige toleranties. Of aanpassingen aan je bevestigingspunt nodig zijn, hangt af van je specifieke constructie.
