Bondtech BMG-X2-extruder cc 20 mm

Bondtech BMG-X2-extruder met hartafstand 20 mm – compacte oplossing voor dubbele extrusie

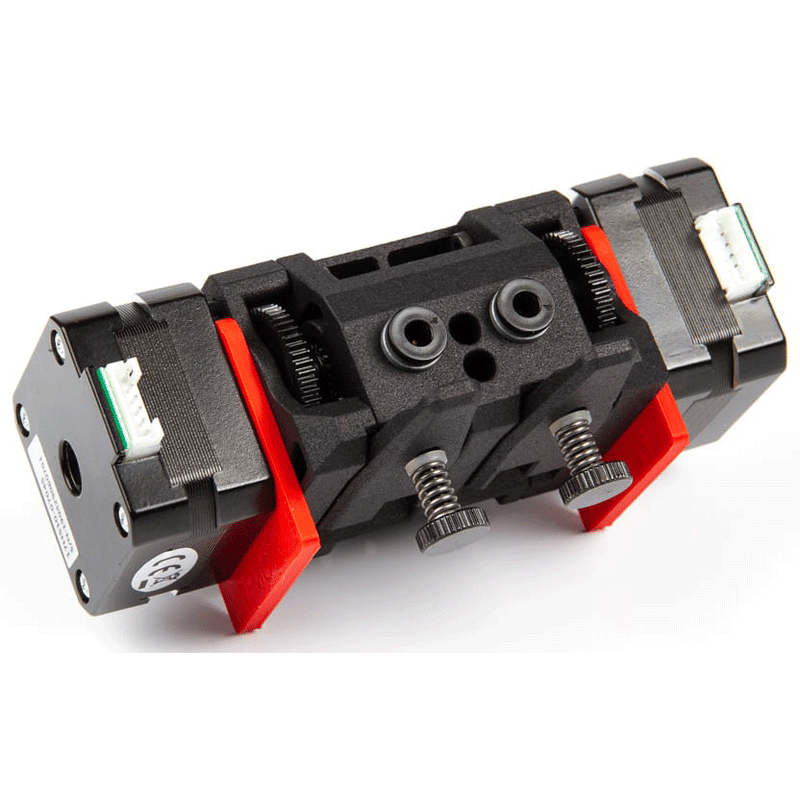

De BMG-X2 is een dubbele extruder met Bondtechs Dual-Drive-aandrijving, ontworpen voor de E3D-multiextrusie-hotends Chimera+ en Cyclops+ met een hartafstand van 20 mm (c-c). Hij is bedoeld voor gebruikers die twee materialen of kleuren vanuit een compacte, lichte opbouw willen aanvoeren – zonder dat filament op de aandrijving doorslipt of wordt ingesneden. Voor oudere Chimera/Cyclops-modellen met een hartafstand van 18 mm is een aparte versie beschikbaar; let hier op de juiste variant.

In één oogopslag – jouw voordelen:

• Dual-Drive-aandrijving: Beide geharde stalen aandrijfwielen grijpen het filament vast – zo blijft de materiaalstroom ook bij duizenden retracties stabiel (volgens de fabrikant).
• Overbrengingsverhouding van 3:1: Meer toevoerkracht voor grote nozzles en hoge debieten, zonder dat de motor groter hoeft te worden.
• Materiaal­tolerantie: Ontworpen voor 1,75 mm, getest van 1,5 tot 2,0 mm – ook filament met wisselende diameters wordt betrouwbaar doorgevoerd.
• Quick-release en kartelschroeven: Materiaal wisselen via een hendel; de aandrukdruk kan per materiaal nauwkeurig worden ingesteld.
• Motoren inbegrepen: Twee Nema17-pancakemotoren worden meegeleverd.

Behuizing van met SLS geprint nylon

De behuizingsonderdelen worden professioneel volgens het SLS-procedé uit nylon vervaardigd. Het filamenttraject wordt volledig geleid en de toleranties ten opzichte van de aandrijfwielen zijn klein gehouden – dit vermindert doorvoerproblemen bij tegendruk in de hotend of bij flexibele filamenten.

Montage en inbouwgegevens

De extruder wordt zonder houder geleverd; passende CNC-aluminiumhouders zijn afzonderlijk verkrijgbaar. Als alternatief kun je met de beschikbare CAD-/STL-bestanden zelf een houder construeren. Bondtech geeft een E-step-waarde van 415 op; het totale gewicht inclusief E3D-Chimera+ bedraagt 620 g.

Veelgestelde vragen (FAQ)

Past de BMG-X2 op mijn Chimera- of Cyclops-hotend?

Deze versie heeft een hartafstand van 20,00 mm en is bedoeld voor de nieuwere Chimera+- en Cyclops+-modellen. Voor oudere Chimera/Cyclops-modellen is de 18,00-mm-variant nodig.

Kan ik hiermee 2,85mm-filament verwerken?

Nee. De extruder ondersteunt uitsluitend 1,75mm-filament; er is een diameterbereik van 1,5 tot 2,0 mm getest om productietoleranties op te vangen.

Zijn de motoren en houder inbegrepen?

De Nema17-pancakemotoren zijn inbegrepen, maar de montagehouder niet. Deze moet afzonderlijk worden besteld of zelf worden geprint of vervaardigd.

Werkt de extruder ook met flexibele materialen?

Bondtech geeft aan dat de BMG-X2 alles kan aanvoeren, van glad nylon via zacht TPU/TPE tot met koolstof gevulde, brosse hoogwaardige materialen – het volledig geleide filamenttraject is hierbij doorslaggevend.
