Bondtech Dupont Cable

Bondtech Dupont Cable – Originele motorkabel voor Bondtech-extruders

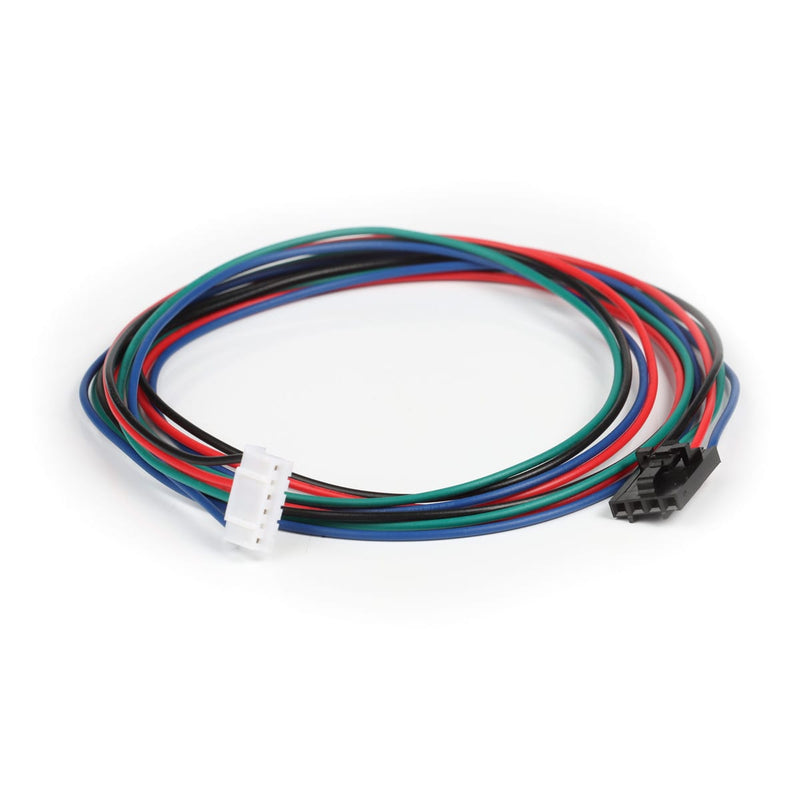

De Bondtech Dupont Cable is de originele aansluitkabel tussen controller en extrudermotor. De kabel verbindt een 4-polige Dupont-stekker met vergrendeling aan de controllerzijde met een 6-polige JST-XH6-stekker aan de motorzijde. De kabel is bedoeld voor gebruikers die een defecte of te korte motorkabel op hun Bondtech-extruder willen vervangen.

In één oogopslag – jouw voordelen:

• 700 mm lengte: Voldoende speling om de kabel vanaf het moederbord netjes langs het frame naar de extrudermotor te leiden.
• Vergrendelde stekker: De 4-pins Dupont-aansluiting klikt vast en blijft ook bij een bewegende printkop aangesloten.
• Vaste pinbezetting: Af fabriek passend bedraad voor de 40-mm-geared-Nema17-motor – de pinbezetting hoeft niet te worden nagemeten.
• Origineel onderdeel van Bondtech: Perfect passend bij Bondtech-extruders en de ondersteunde printers, in plaats van een universele kabel met een knutseloplossing.

Stekkercombinatie en kabelgeleiding

Aan de controllerzijde bevindt zich een 4-polige Dupont-stekker met vergrendeling en aan de motorzijde een JST-XH6 met zes posities. Met een totale lengte van 700 mm en een gewicht van slechts ongeveer 5 g belast de kabel ook bewegende assen nauwelijks.

Pinbezetting voor Nema17- en pancake-motor

Standaard zijn de aders volgens het schema PIN 1→1, 2→4, 3→3 en 4→6 aangesloten voor de 40-mm-geared-Nema17. Voor de 25-mm-pancake-motor verwissel je de twee middelste aders, zodat 2→3 en 3→4 met elkaar verbonden zijn. Bondtech noemt een permanent stabiele signaaloverdracht als doel van deze kabelconfectie.

Veelgestelde vragen (FAQ)

Past de kabel zonder aanpassingen op mijn motor?

Op een 40-mm-geared-Nema17 wel – daarvoor is de kabel af fabriek bedraad. Voor een 25-mm-pancake-motor moeten de twee middelste aders worden verwisseld. Controleer de pinbezetting in elk geval aan de hand van het schema voor jouw toepassing.

Welke stekkers heeft de kabel en hoe lang is deze?

700 mm (70 cm) lang, aan de controllerzijde een 4-polige Dupont-stekker met vergrendeling en aan de motorzijde een 6-polige JST-XH6-stekker.

Kan ik de kabel zelf vervangen?

Ja, de kabel wordt aangesloten met stekkers en kan zonder solderen worden vervangen. Koppel de printer vooraf los van de stroom en controleer na de installatie de draairichting van de extrudermotor.
