Bondtech HeatLink-kabelschoen

Bondtech HeatLink-aderhuls – verwarmingspatroon aansluiten zonder solderen

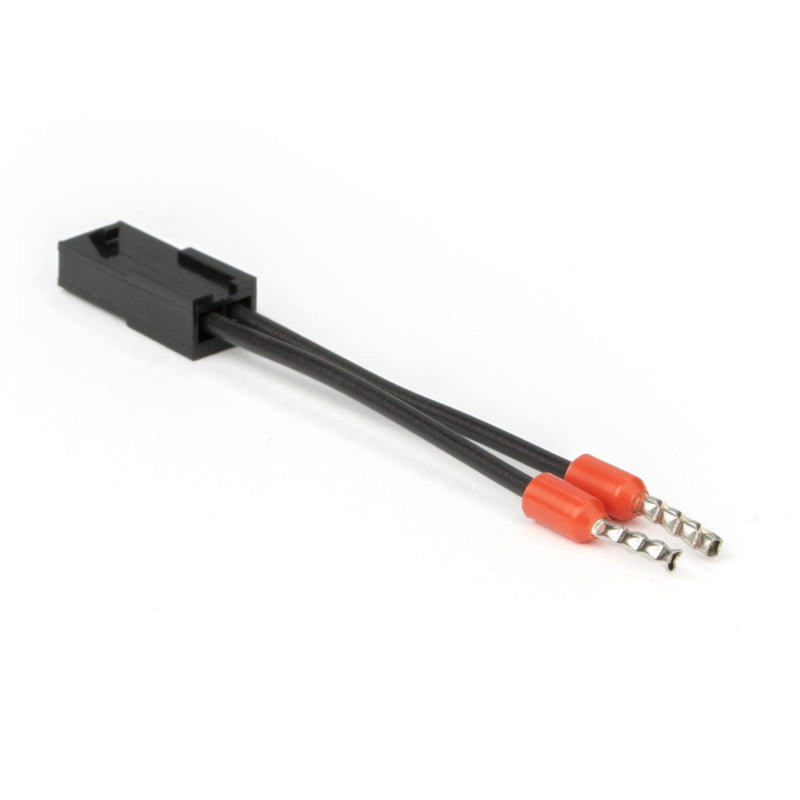

De HeatLink-aderhuls is een 50 mm lange interfacekabel met aan de ene kant een Molex Micro-Fit 3.0-stekker en aan de andere kant een aansluiting voor een aderhuls. Hiermee verbind je Bondtech-verwarmingspatronen en -thermistors met de bestaande printerelektronica, zonder kabels te hoeven solderen of krimpen. Ideaal voor iedereen die bij een hotendombouw de originele bedrading niet wil aanpassen.

In één oogopslag – jouw voordelen:

• Geen solderen: Stekkerverbinding in plaats van soldeerbout – de ombouw lukt ook zonder elektronica-ervaring en kan altijd worden teruggedraaid.
• Aansluiting voor aderhuls: Past op klemmenblokken met een aansluiting voor adereindhulzen, zoals die bij veel Prusa- en Creality-boards voor de verwarmingspatroon worden gebruikt.
• Lengte van 50 mm: De kabel verdwijnt volledig in de behuizing van de elektronica, zodat er niets los uithangt.
• Molex Micro-Fit 3.0: Gestandaardiseerde interface voor het HeatLink-systeem – verwarmingspatronen en thermistors kunnen later worden vervangen zonder de bedrading opnieuw aan te leggen.
• Gewicht van 5 g: Zuiver verbindingsonderdeel in de behuizing, zonder invloed op de bewegende massa van de printkop.

Geteste modellijst in plaats van giswerk

Voor het aansluiten van verwarmingspatronen van 50 W noemt Bondtech onder andere de Prusa i3 MK2/MK2.5/MK3 (inclusief s/+), de Creality CR-10 en de s-varianten daarvan, de CR-20 Pro, CR-5 Pro, CR-X en de Ender-3, Ender-3 Pro en Ender-3 V2; volgens de fabrikant worden in totaal minstens 25 Creality- en Prusa-modellen ondersteund.

Modulair HeatLink-systeem

HeatLink scheidt de verwarmingspatroon of thermistor van de printerspecifieke aansluiting: de 50 mm lange interfacekabel zorgt voor de aanpassing aan de betreffende printer, terwijl het component zelf via Molex Micro-Fit 3.0 wordt aangesloten.

Veelgestelde vragen (FAQ)

Is een verwarmingspatroon of thermistor inbegrepen?

Nee. Alleen de interfacekabel wordt in het zakje geleverd. Een verwarmingspatroon of thermistor uit het HeatLink-programma is afzonderlijk nodig.

Kan ik de kabel ook gebruiken voor een thermistor van 300 °C?

Het HeatLink-programma voorziet in interfacekabels voor thermistors, maar voor de variant met aderhuls staan momenteel geen printermodellen voor thermistors van 300 °C in de modellijst van de fabrikant vermeld – deze variant is bedoeld voor verwarmingspatronen van 50 W.

Heb ik speciaal gereedschap nodig voor de installatie?

Nee. De kant met de aderhuls wordt in de klem van het moederbord gestoken of vastgeschroefd; de Molex-kant wordt eenvoudig vastgeklikt. Solderen en krimpen zijn niet nodig.
