Bondtech LGX Lite Arrow for Creality

Bondtech LGX Lite Arrow voor Creality – Van Bowden naar Direct Drive

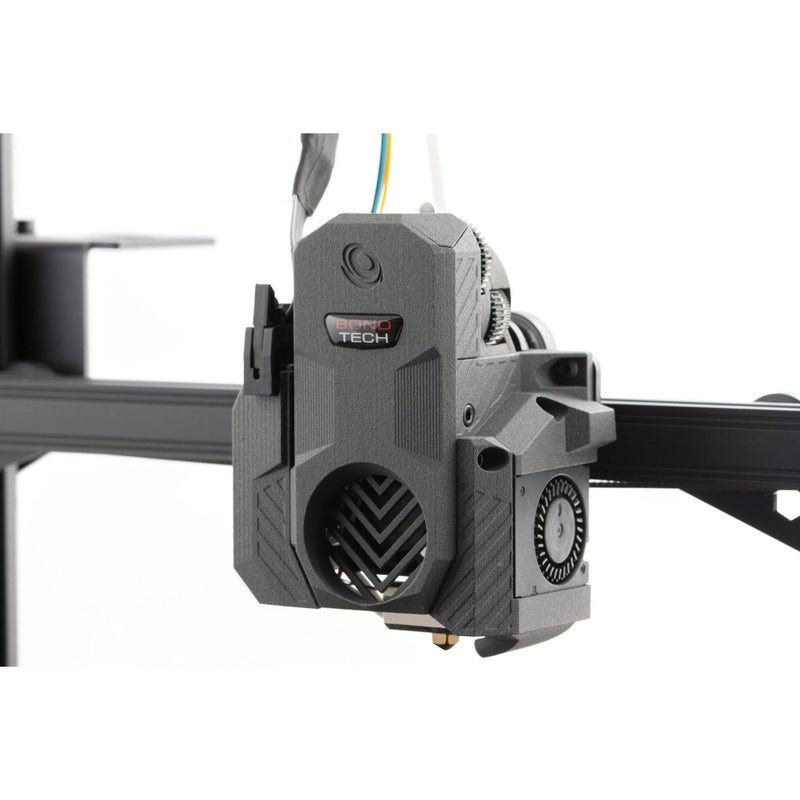

De LGX Lite Arrow voor Creality is een montage- en behuizingsset waarmee een bestaande LGX Lite-extruder rechtstreeks op de printkop van de Creality CR-6 SE, CR-6 Max en CR-10 Smart wordt geplaatst. Daarmee vervalt het lange Bowden-traject, dat bij flexibele filamenten en tijdens het retracten problemen veroorzaakt. Extruder en hotend zijn niet inbegrepen.

In één oogopslag – Jouw voordelen:

• Direct-drive-ombouw: De extruder komt rechtstreeks boven de hotend te zitten – een korte filamentroute in plaats van een Bowden-slang.
• Standaard-hotend blijft bruikbaar: Compatibel met de serie-hotends en -ventilatoren van de genoemde printers; een extra hotend aanschaffen is niet nodig.
• Strain-gauge-nivellering blijft mogelijk: De lichte behuizing is ontkoppeld van de extruder; de extra belasting op de sensor beperkt zich tot de LGX Lite zelf (volgens de fabrikant).
• PA12-onderdelen: Ongekleurd grijs polyamide met een beschermende waslaag – vormvast op een warme printkopconstructie.
• Onderhoudsvriendelijk: De behuizing kan worden verwijderd om bij de hotend en extruder te komen; de Z-positie van de ventilatorkap is instelbaar.

Vooraf ingestelde waarden voor firmware en motorstroom

Bondtech specificeert 562 E-steps bij 16 microsteps en een rotation_distance van 5,7 voor Klipper; de motorstroom moet tussen 0,45 en 0,65 A liggen en de maximale bedrijfstemperatuur bedraagt 90 °C. De set weegt 65 g.

Uitbreidbaar met Slice-Engineering-hotends

Naast de standaard-hotend kunnen ook de Copperhead Screw Mount, Mosquito, Mosquito Magnum en Mosquito Magnum + Air worden gemonteerd. Voor de filamentroute wordt een Capricorn-slang van 70 mm met snijmal meegeleverd.

Veelgestelde vragen (FAQ)

Is de extruder bij de set inbegrepen?

Nee. De set bestaat uit PA12-houders, behuizingsonderdelen, schroeven, vierkante moeren, een Capricorn-slang en een snijmal. Een LGX Lite-extruder is absoluut vereist en moet afzonderlijk worden aangeschaft.

Past de set op andere Creality-printers?

De fabrikant noemt uitsluitend de CR-6 SE, CR-6 Max en CR-10 Smart. Voor andere modellen is de compatibiliteit niet aangegeven.

Moet ik de firmware na de ombouw aanpassen?

Ja. De aandrijving verandert, dus de E-steps of rotation_distance moeten opnieuw worden ingesteld. Bondtech levert de juiste waarden mee (562 E-steps @ 16 microsteps, rotation_distance 5,7).
