Bondtech-motorkabel JST-XH4 met kabelmantel
Experten-Check Ehrliche Einschätzung aus unserem Team
- Die 700 mm zielen auf Aufbauten, bei denen Mainboard und Extrudermotor weit auseinanderliegen – für kurze Wege am Druckkopf ist das Kabel eher überdimensioniert.
- Vor dem Kauf die Pinbelegung des eigenen Boards prüfen: ab Werk ist auf den 40-mm-Nema17-Getriebemotor von Bondtech verdrahtet (1-1, 2-4, 3-3, 4-6).
- Wer beidseitig 4-Pin benötigt, greift daneben – motorseitig sitzt ein 6-poliger JST-XH.
Persönliche Beratung von echten Machern aus Tuttlingen.
EAN 7350011410316

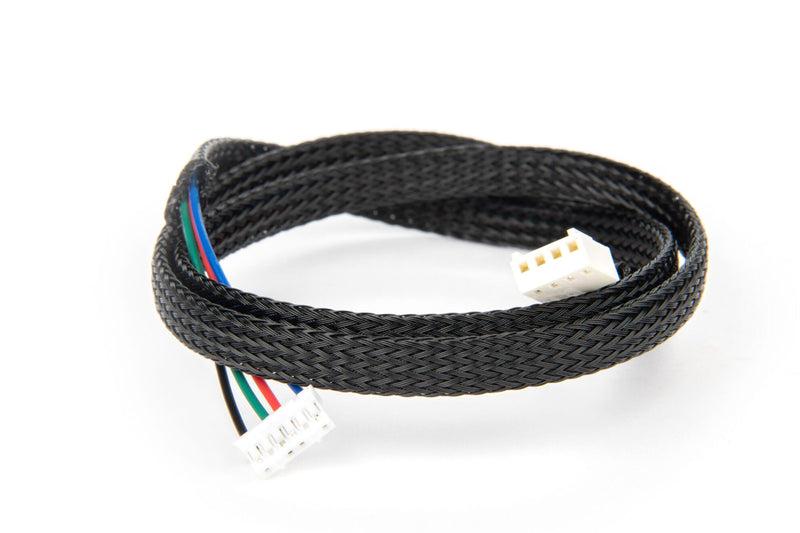

Bondtech-motorkabel JST-XH4 met sleeve – nette motorbekabeling van 700 mm
De Bondtech-motorkabel is een ommantelde aansluitkabel die de stappenmotor op de extruder met de controller verbindt. Met een lengte van 700 mm overbrugt de kabel ook grotere afstanden tussen moederbord en motor. De kabel is af fabriek voorgemonteerd voor de 40 mm lange Nema17-tandwielmotor van Bondtech en is bedoeld voor ombouwwerkzaamheden, extruder-upgrades en het vervangen van beschadigde motorkabels.
In één oogopslag – jouw voordelen:
- Lengte van 700 mm: voldoende reserve om de kabel netjes in het frame te leggen, zonder hem strak te trekken.
- JST-XH4 naar JST-XH6: passende stekkercombinatie voor de controllerzijde (4-pins) en motorzijde (6-pins), zonder gedoe met adapters.
- Textielommanteling (sleeve): houdt de aders bij elkaar en beschermt ze langs randen en in kabelkettingen.
- Af fabriek voorgemonteerd: de vaste pinbezetting bespaart het krimpen van afzonderlijke aders.
- Slechts 5 g: voegt nauwelijks gewicht toe aan bewegende assen.
Stekkerbezetting in detail
De bezetting loopt van controller naar motor als PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 en PIN 4 → PIN 6. Bondtech wijst erop dat deze bedrading moet overeenkomen met het schakelschema van de eigen toepassing.
Voor welke motor is de kabel bedoeld?
De kabel is af fabriek bedraad voor de 40 mm Nema17-tandwielmotor van Bondtech. Bij andere motoren bepaalt de pinbezetting of de kabel direct kan worden gebruikt.
Veelgestelde vragen (FAQ)
Past de kabel op elke stappenmotor?
Nee. De kabel is voorgemonteerd voor de 40 mm Nema17-tandwielmotor van Bondtech. Bij andere motoren of boards moet je de bezetting vooraf controleren aan de hand van het schakelschema van jouw opstelling.
Welke stekkers zitten aan de uiteinden?
Aan de controllerzijde zit een JST-XH met 4 pinnen en aan de motorzijde een JST-XH met 6 pinnen. De uiteinden verschillen dus van elkaar: het is geen gewone 4-pins-naar-4-pinskabel.
Hoe lang is de kabel?
700 mm. Daarmee kun je ook een verder weg gemonteerd moederbord bereiken zonder de kabel strak te spannen.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 5 g |
|---|
