Bondtech-motorkabel JST-XH6 – PC2510

Bondtech-motorkabel JST-XH6 – PC2510 – motoraansluiting zonder solderen

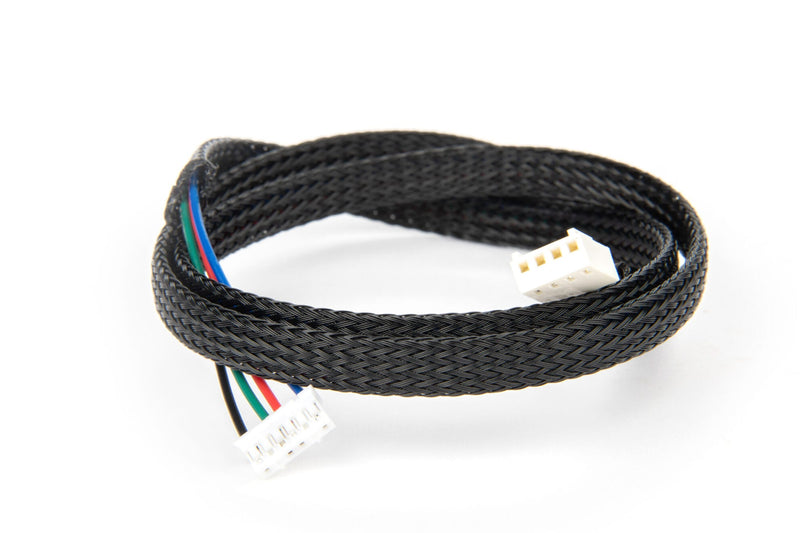

Gebruiksklaar geassembleerde motorkabel met een PC2510-stekker (4-polig) aan de controllerzijde en een JST-XH6-stekker (6-polig) aan de motorzijde. Bedoeld voor iedereen die een stappenmotor met JST-XH6-aansluiting op een board met PC2510-aansluiting wil aansluiten, zonder zelf contacten te krimpen of adapters te maken.

In één oogopslag – jouw voordelen:

• Stekkercombinatie: PC2510 4-pins naar JST-XH6 6-pins – verbindt twee aansluitstandaarden rechtstreeks met elkaar, zonder tussenadapter.
• Lengte van 70 cm: voldoende reserve om van het board in de bodem van de behuizing naar de extrudermotor op de printkop te komen en de kabel netjes in de kabelrups te leggen.
• Vastgelegde pinbezetting: de toewijzing 1→1, 2→4, 3→3, 4→6 is gedocumenteerd, zodat je vóór het aansluiten kunt controleren of deze bij jouw opbouw past.
• Af fabriek afgestemd: Bondtech geeft aan dat de kabel standaard is bedraad voor de 40 mm lange Nema17-reductiemotor.
• Met 17 g licht: belast bewegende assen en kabelrupsen nauwelijks.

70 cm kabellengte voor flexibele installatie

Met 70 cm is de kabel bij de meeste indelingen van de werkruimte lang genoeg om van het moederbord naar de extruder op het portaal te lopen. Zo kun je de kabel langs bestaande kabelroutes leggen, in plaats van deze over een korte afstand onder spanning te zetten.

Pinbezetting vóór montage controleren

De bezetting volgt het schema PIN 1→1, 2→4, 3→3, 4→6 tussen de controller- en motorzijde. Wijkt jouw motor of board hiervan af, dan moet de pinbezetting worden aangepast – een verkeerd aangesloten motorkabel kan drivers beschadigen.

Veelgestelde vragen (FAQ)

Past de kabel op elke Nema17-motor?

Nee. De kabel is af fabriek bedraad voor de 40 mm lange Nema17-reductiemotor van Bondtech. Aan de motorzijde is een JST-XH6-aansluiting vereist en de pinbezetting moet bij de betreffende motor passen – controleer dit vóór het aansluiten aan de hand van het schema.

Waarom heeft de motorzijde zes pinnen en de controllerzijde maar vier?

De JST-XH6-aansluiting heeft zes polen, waarvan er vier aders worden gebruikt: PIN 1, 4, 3 en 6 aan de motorzijde komen overeen met PIN 1 tot en met 4 aan de controllerzijde. Twee posities van de zespins stekker blijven ongebruikt.

Kan ik de kabel inkorten of verlengen?

De kabel wordt gebruiksklaar geassembleerd geleverd met een lengte van 70 cm. Aanpassingen aan de lengte vereisen het opnieuw krimpen van de contacten – als je dat wilt vermijden, kun je de lengte van 70 cm meenemen in de kabelgeleiding.
