Bondtech QR-M-extruder

Bondtech QR-M-extruder – Dual Drive voor Mosquito-hotends

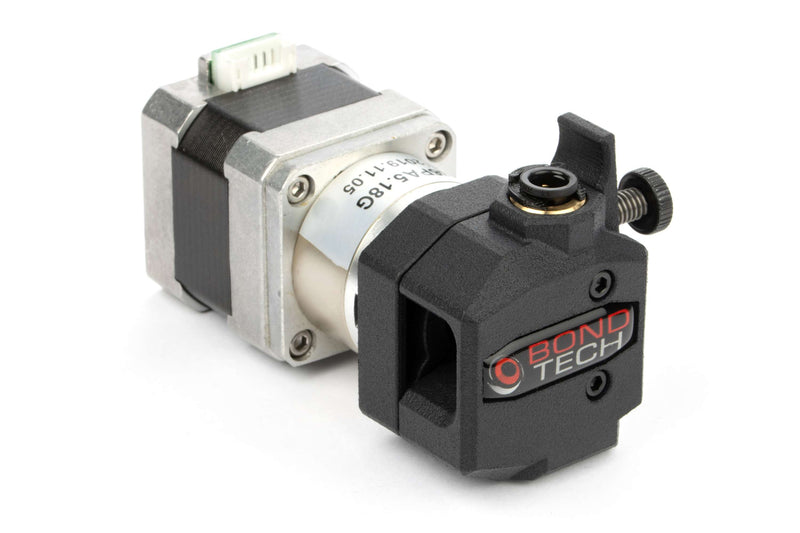

De QR-M is een montageklare Dual Drive-extruder met een Nema17-stappenmotor en een planetaire overbrenging van 5:1, ontworpen voor hotends uit de Mosquito-serie. Hij is bedoeld voor gebruikers die veel retracts uitvoeren, technische filamenten of grote spuitmonddiameters gebruiken en daarbij behoefte hebben aan een betrouwbare, gelijkmatige filamentaanvoer zonder slip. Volgens Bondtech zijn het koppel en de resolutie vergelijkbaar met die van de QR.

In één oogopslag – jouw voordelen:

• Dual Drive-aandrijving: Twee geharde, CNC-vervaardigde aandrijfwielen grijpen het filament aan beide zijden vast – dit vermindert slijpen en slippen, ook bij duizenden retracts.
• Veelzijdigheid qua materiaal: Het filamentpad wordt volledig geleid, waardoor zacht TPU/TPE net zo betrouwbaar wordt aangevoerd als bros, met koolstof versterkt materiaal.
• Quick-releasehendel: Maak de spanning los, trek het filament eruit en voer nieuw filament in – materiaal wisselen zonder gereedschap.
• Instelbare spanning: Met de kartelschroef stel je de aandrukkracht af op het materiaal, in plaats van genoegen te moeten nemen met een fabrieksinstelling.
• Aansluitklaar geleverd: Elke eenheid wordt gemonteerd en getest geleverd, inclusief een kabel van 700 mm met snelconnectoren (JST-PH6 naar PC2510).

Planetaire overbrenging van 5:1 voor kleine en grote spuitmonden

De overbrenging van 5:1 in combinatie met de geharde stalen aandrijfwielen is bedoeld voor zowel fijne prints met kleine spuitmonden als high-flowprints met grote spuitmonden – de fabrikant noemt de daaruit voortvloeiende duwkracht en retractsnelheid toonaangevend in de branche.

SLS-nylonbehuizing en vier varianten

De behuizingsonderdelen worden professioneel vervaardigd uit nylon met behulp van het SLS-proces en hebben nauwe toleranties ten opzichte van de aandrijfwielen. De QR-M is verkrijgbaar in vier uitvoeringen: standaard (rechts) en gespiegeld (links), telkens voor filament van 1,75 mm en 2,85/3,00 mm.

Veelgestelde vragen (FAQ)

Is er een houder inbegrepen?

Nee, de QR-M wordt zonder mount geleverd. Je kunt een passende houder afzonderlijk kopen of het door Bondtech beschikbaar gestelde STL-bestand zelf printen – schroeven en draadbussen zijn dan extra nodig.

Welke hotends passen op de QR-M?

De extruder is ontworpen voor Mosquito, Mosquito Magnum, Mosquito Liquid en Mosquito Magnum+.

Welke instellingen heb ik na de installatie nodig?

Bondtech adviseert een motorstroom van 1,2 A. De E-steps bedragen 476,5 steps/mm voor de versie van 1,75 mm en 492,45 steps/mm voor de versie van 2,85 mm.

In welke richting voert de extruder het filament aan?

De QR-M voert het materiaal in beide richtingen met dezelfde kracht aan en kan daardoor flexibel in bestaande opstellingen worden geïntegreerd.
