BTT TMC2209 V1.3 UART-stappenmotordriver

BTT TMC2209 V1.3 – stille aandrijving via UART

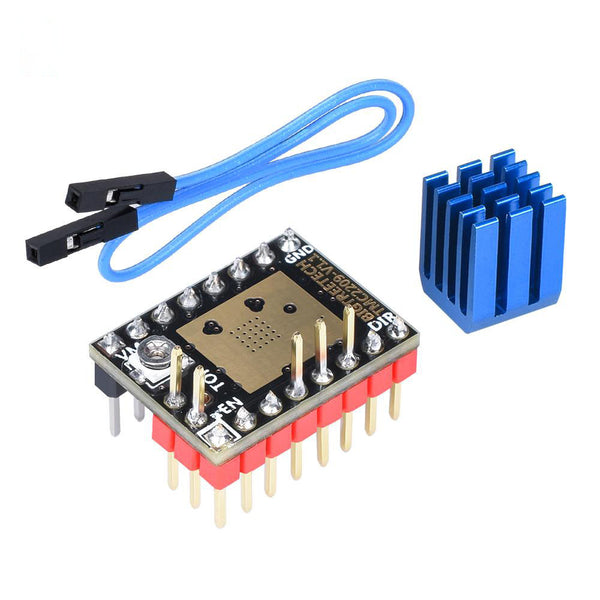

De TMC2209 V1.3 is een stappenmotordriver in insteekmoduleformaat voor 3D-printermainboards met verwisselbare driversockets. Hij wordt klassiek aangestuurd via Step/DIR en kan daarnaast via UART worden geconfigureerd, in plaats van de motorstroom en microstepping met de potentiometer en jumpers in te stellen. Daarmee is hij bedoeld voor iedereen die zijn assen met een fijnere resolutie en rustiger wil laten werken.

In één oogopslag – jouw voordelen:

• UART-configuratie: Instellingen kunnen softwarematig worden aangepast in plaats van met een schroevendraaier aan de potentiometer – praktisch bij het nauwkeurig afstellen van afzonderlijke assen.
• Belastbaarheid: 2,8 A piekstroom per spoel bij een motorspanning van 5,5 tot 28 V – reserve voor kortdurende piekbelastingen.
• StallGuard4: De driver geeft een signaal wanneer de motor niet draait zoals verwacht – de basis voor lastafhankelijke functies in de firmware.
• CoolStep: Regelt de stroom dynamisch op basis van de belasting; de fabrikant geeft de besparing aan als 75%.
• Compact: Slechts 5 g zwaar en een logicaspanning van 3,3 tot 5 V – geschikt voor gangbare logicaniveaus van boards.

256 microstappen voor een fijnere beweging

De flexibele microPlyer-interpolatie genereert volgens de fabrikant tot 256 microstappen en verdeelt de motorbeweging daarmee fijner dan het binnenkomende Step-signaal voorschrijft.

Spanningsbereik voor 12V- en 24V-setups

Met een motorspanningsbereik van 5,5 tot 28 V werkt de driver zowel in 12V- als in 24V-systemen. De logicazijde accepteert 3,3 tot 5 V.

Veelgestelde vragen (FAQ)

Kan ik de driver ook zonder UART gebruiken?

Ja. Naast UART ondersteunt de TMC2209 V1.3 de klassieke Step/DIR-aansturing. Zonder UART-verbinding vervalt echter de configuratie via de firmware.

Past de driver op mijn mainboard?

Het gaat om een insteekmodule voor boards met verwisselbare driversockets. Controleer vóór aankoop of je mainboard verwisselbare drivers ondersteunt en werkt met een logicaspanning van 3,3 tot 5 V.

Waarvoor is StallGuard4 in de praktijk nuttig?

StallGuard4 detecteert een geblokkeerde of ongewoon draaiende motoras en meldt dit aan het board. Of en hoe deze informatie wordt gebruikt, hangt af van het mainboard en de firmware.
