Creality 3D 42-26 stappenmotor – vervangingsmotor voor Ender S1

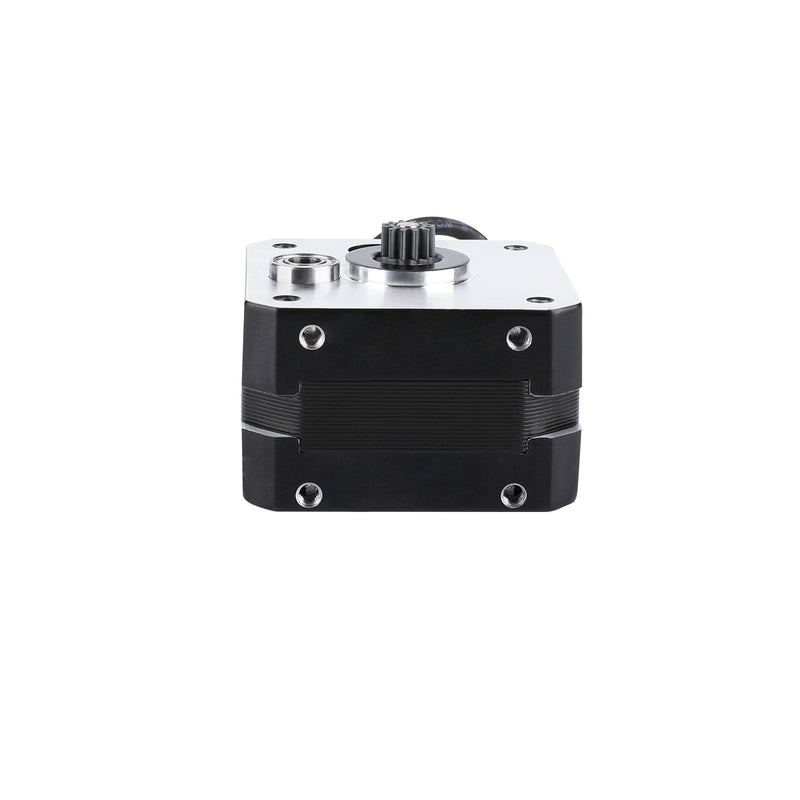

De Creality 3D 42-26 is een compacte stappenmotor in NEMA-17-formaat (42 × 42 × 26 mm) voor Creality-printers uit de Ender-3-S1-serie en de Ender-5 S1. Hij vervangt een defecte of versleten as- of extrudermotor zonder dat houders of bedrading aangepast hoeven te worden.

In één oogopslag – jouw voordelen:

• Perfect passend: standaard NEMA-17-bouwvorm met een inbouwdiepte van 26 mm – past in de bestaande motorhouders van de Ender-3 S1 en Ender-5 S1, ombouwen is niet nodig.
• Staphoek van 1,8°: 200 volledige stappen per omwenteling komen overeen met de fabrieksconfiguratie, zodat bestaande Steps/mm-waarden in het firmwareprofiel ongewijzigd kunnen blijven.
• 0,84 A per fase: geschikt voor de driverstroom van Creality-mainboards – bij een 1-op-1-vervanging hoeven de VREF-instellingen niet opnieuw te worden afgesteld.
• 12 V en 24 V: inzetbaar in zowel oudere als nieuwere Creality-systemen; volgens de fabrikant geschikt voor beide spanningsniveaus.
• Laag gewicht: met 161 g blijft de bewegende massa beperkt – relevant bij gebruik als direct-drive- of asmotor.

Compacte NEMA-17-bouwvorm met een diepte van 26 mm

De korte bouwvorm van 42 × 42 × 26 mm bespaart ruimte en gewicht ten opzichte van langere NEMA-17-motoren. Daardoor is hij geschikt voor posities waarin de motor meebeweegt.

Ontworpen voor lange prints

Met 0,84 A per fase werkt de motor binnen het gebruikelijke stroombereik van Creality-drivers. De fabrikant geeft aan dat hij daardoor ook tijdens lange printopdrachten een gelijkmatige extrusie behoudt.

Veelgestelde vragen (FAQ)

Past de motor ook in andere printers dan de Ender-3 S1 en Ender-5 S1?

De motor is opgegeven als geschikt voor de Ender-3-S1-serie en de Ender-5 S1. Mechanisch gaat het om een standaard NEMA-17-bouwvorm met een diepte van 26 mm – bij andere printers moet je vooraf de inbouwdiepte, asvorm en stekkerbezetting vergelijken met die van je huidige motor.

Moet ik na de vervanging iets aanpassen in de firmware?

Bij het vervangen door een identieke motor niet: de staphoek van 1,8° komt overeen met 200 stappen per omwenteling en dus met de fabrieksinstelling. Gebruik je de motor op een andere positie of met een andere overbrenging, dan moeten de Steps/mm-waarden dienovereenkomstig worden aangepast.

Werkt de motor op 12V- en 24V-boards?

Ja, hij is opgegeven voor Creality-systemen met 12 V en 24 V. Doorslaggevend is de ingestelde driverstroom, die moet passen bij 0,84 A per fase.
