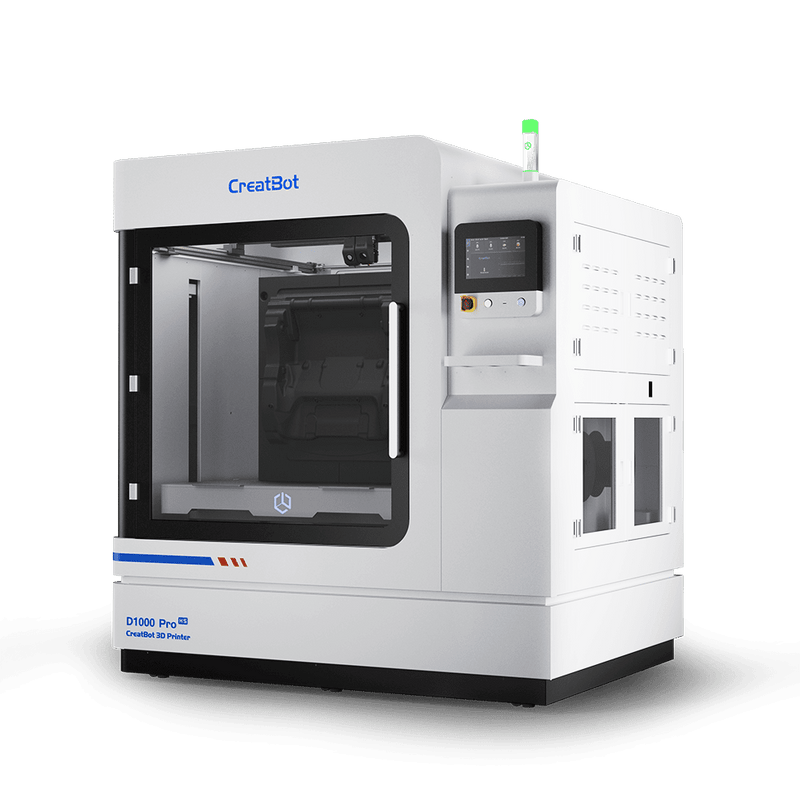

CreatBot D1000 Pro HS

Industriële grootformaat 3D-printer voor high-speed productie en engineeringonderdelen

De CreatBot D1000 Pro HS zet nieuwe standaarden in additive manufacturing op industriële schaal. Met een massieve bouwruimte van meer dan een kubieke meter, een actief verwarmde kamer tot 80 °C en de nieuwe high-speed setup (HS) is dit productieplatform ontworpen voor compromisloze 24/7 continuïteit. Of het nu gaat om hoogvaste functionele prototypes, precieze gietvormen of eindproducten in serie – de combinatie van een nozzle-temperatuur tot 420 °C en een maximale extrusiesnelheid van 90 mm³/s maakt snelle en vervormingsvrije verwerking van geavanceerde composietmaterialen (zoals UltraPA-CF) direct in de productie mogelijk.

In één oogopslag: De hoogtepunten van de CreatBot D1000 Pro HS

• Gigantische bouwruimte: Werkelijk printvolume van $1050 \times 1050 \times 1050\text{ mm}$ voor grootschalige objecten uit één stuk zonder nabehandeling.

• Maximale high-speed prestaties: Printsnelheden tot 300 mm/s dankzij een gewichtsgeoptimaliseerde extrudeereenheid en een high-flow smeltzone met een doorvoer tot 90 mm³/s.

• Geavanceerd thermomanagement: Actief verwarmde bouwruimte tot 80 °C inclusief dubbele isolatie en een geïntegreerde filament-droogkamer (0–70 °C) tegen hydrofobie.

• Volautomatische AI-kalibratie: Eddy-current sensoren met $0,001\text{ mm}$ precisie voor het printbed en HD-macrocamera’s voor volautomatische XYZ-nozzle-offset.

• Dubbel nozzle schuifsysteem: Automatisch opheffende nozzles met mechanische sluiting voorkomen materiaallekken en kruisbesmetting bij multimateriaalprinten.

• Industriële procesveiligheid: Zware staal-monocoque constructie (675 kg), gesloten veiligheiddeur (Safety Door Lock) en back-up modus bij filament-einde.

Grenzeloos schalen met extreem belastbare materialen

Grootformaat prints van standaardmaterialen zoals PLA stuiten in industriële omgevingen snel op mechanische grenzen, terwijl ABS bij deze afmetingen sterk kromtrekt. De D1000 Pro HS lost dit probleem op met zijn tot 420 °C hete hotends in combinatie met de actief verwarmde 80 °C kamer.

Hierdoor wordt de thermische spanning in het onderdeel effectief geëlimineerd en wordt een uitstekende laaghechting gegarandeerd. Naast standaard- en engineeringfilamenten (nylon, PC, ASA) verwerkt het systeem moeiteloos hoogsterke composietmaterialen zoals UltraPA-CF (koolstofvezel-nylon). Hiermee kunnen binnen enkele dagen onderdelen worden gerealiseerd met een treksterkte tot 80 MPa en een hittebestendigheid tot 150 °C.

💡 Praktijkcase: Faurecia (automobieltoeleverancier)

Faurecia gebruikt de CreatBot D1000 Pro HS voor de ontwikkeling van hoogpresterende zitvormen voor OEM's zoals Audi, VW, Nissan en GM. Om drukken tot 100 MPa te weerstaan, werden de vormen geprint van koolstofvezel-nylon met 50% infill. De D1000 Pro HS leverde een uitstekende structurele integriteit die alle validatietests succesvol doorstond.

Het thermische dilemma opgelost: Z-Axis Magic Box & verwarmingsalgoritme

Een bekend probleem bij industriële grootformaatprinters: als de temperatuur in de bouwruimte stijgt, zet de metalen structuur van de printer minimaal uit. Deze microvervormingen leiden bij conventionele systemen tot laagverschuiving en dimensionale onnauwkeurigheden.

CreatBot elimineert dit risico door twee gepatenteerde technologieën:

1. Intelligente verwarmingsalgoritme: Berekent onregelmatige thermische vervormingen van de structuur vooraf en stuurt hier actief tegen.

2. Z-Axis Magic Box Technologie: Compenseert de thermische uitzetting van het frame en het bouwplatform in realtime.

3. Massa in plaats van vervorming: De extreem robuuste stalen constructie heeft een nettogewicht van 675 kg. Hoe zwaarder het systeem, hoe minder gevoelig het is voor mechanische trillingen en thermische invloeden.

Precisie in micrometerniveau: automatische kalibratie

Om ondanks de enorme hefkrachten en afmetingen perfecte prints vanaf de eerste laag te garanderen, beschikt de printer over hoogprecisie automatiseringssystemen:

• Wervelstroom-leveling (Eddy Current): Meet de afstand tot het printbed contactloos met hoogfrequente elektromagnetische sensoren. Met een nauwkeurigheid van $0,001\text{ mm}$ (99% nauwkeuriger dan klassieke tastkoppen) scant en corrigeert het systeem het platform in slechts 60 seconden.

• Onafhankelijke Quad-Z-as: Vier aparte servomotoren sturen elke hoek van het platform individueel aan om absolute paralleliteit met de X/Y-brug te garanderen.

• Visuele XYZ-kalibratie: De offset van de twee mondstukken ten opzichte van elkaar (Nozzle Offset) wordt volledig automatisch ingemeten via AI-beeldherkenning met een geïntegreerde HD-macrocamera ($0,02\text{ mm}$ XY-nauwkeurigheid) en dubbele foto-elektrische sensoren ($0,005\text{ mm}$ Z-nauwkeurigheid).

Technische gegevens en specificaties

Inhoud van de levering: industriepakket voor direct gebruik

De CreatBot D1000 Pro HS wordt geleverd als volledig gemonteerde productie-eenheid. De levering omvat:

• CreatBot D1000 Pro HS industriële 3D-printer

• Geïntegreerd 10-inch touchscreen bedieningspaneel

• Magnetisch, hittebestendig verwisselbaar drukmattenplatform

• Geïntegreerd True-External-Air-koelsysteem (medische koelwaterpomp)

• HEPA- en actieve koolstoffiltercombinatie (vooraf geïnstalleerd)

• Gereedschapsset voor onderhoud en mondstukmontage

• Stroomkabel en USB-opslag met softwarepakket (CreatWare, profielen voor OrcaSlicer/Cura)

• Uitgebreide gebruikershandleiding en kalibratieprotocol
