CreatBot-stappenmotordriver TB6600

CreatBot-stappenmotordriver TB6600 – een specifieke as gericht repareren

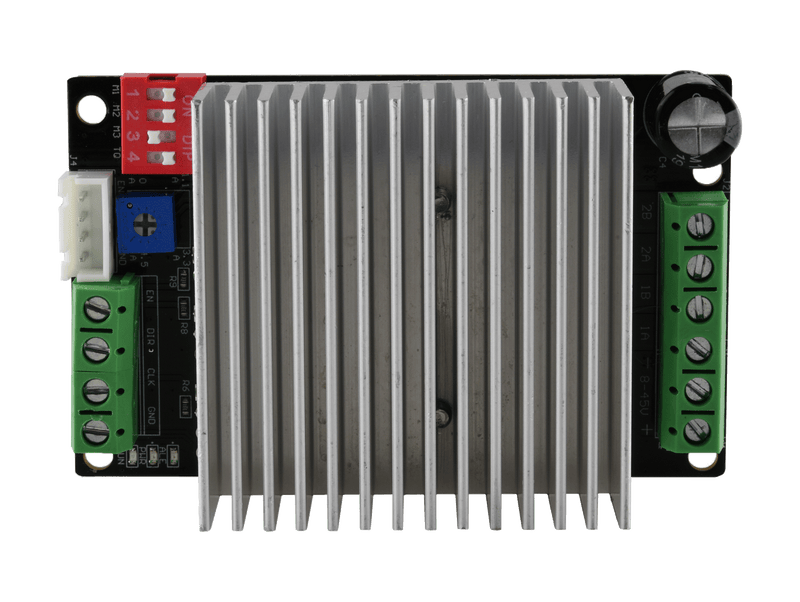

De TB6600 is de stappenmotordrivermodule die CreatBot in de grootformaatprinters D600, D600 Pro en F1000 gebruikt. Als vervangingsonderdeel vervangt hij een defecte driver wanneer een as stappen verliest, schokkerig beweegt of helemaal niet meer start. Bedoeld voor operators en servicetechnici die de fout op moduleniveau willen verhelpen in plaats van de volledige elektronica te vervangen.

In één oogopslag – jouw voordelen:

• Duidelijke modeltoewijzing: Door de fabrikant bedoeld voor CreatBot D600, D600 Pro en F1000 – aanpassen of opnieuw solderen is niet nodig.
• Geschikt voor meerdere assen: Bij de D600 en D600 Pro (oudere versie) zit de TB6600 op X, Y en Z – één type voor drie inbouwposities.
• Ook voor de nieuwe versies: Bij de nieuwe versie van de D600 en D600 Pro met servoaandrijving op X en Y blijft de Z-as voorzien van een TB6600.
• Praktisch als voorraadonderdeel: Met een gewicht van 6 g kan de module ruimtebesparend in de werkplaatsvoorraad worden opgeslagen.

Welke as heeft de TB6600 nodig?

Volgens de bezettingstabel van de fabrikant bestuurt de TB6600 bij de D600 en D600 Pro de assen X, Y en Z, en bij de nieuwe versies van deze modellen alleen nog Z. Bij de F1000 verzorgt hij de Z-as en de extruder.

Niet geschikt voor alle CreatBot-modellen

In de F430, F160, F160 Peek, DE Plus, DX en DX Plus worden uitsluitend TMC 2208 en THB6032 gebruikt – voor deze printers is de TB6600 geen geschikt vervangingsonderdeel.

Veelgestelde vragen (FAQ)

Past de TB6600 in mijn D600 Pro?

Ja, voor zover de betreffende as volgens de tabel van de fabrikant is uitgerust met een TB6600. Bij de oudere D600 Pro geldt dit voor X, Y en Z, bij de nieuwe versie alleen voor Z – X en Y worden daar via servo's aangedreven.

Kan ik hiermee de extruderdriver vervangen?

Alleen bij de F1000: daar is de extruder uitgerust met een TB6600. Bij de D600 en D600 Pro zit op de E-as een THB6032; de TB6600 is daar geen vervanging.

Hoe herken ik of de driver echt defect is?

Typische aanwijzingen zijn stappenverlies, brommen of stilstand van één afzonderlijke as, terwijl de overige assen normaal werken. Omdat de TB6600 op meerdere assen identiek is gemonteerd, kan het vermoeden worden gecontroleerd door de module tussen twee assen om te wisselen.
