E3D PT100-temperatuursensor

E3D PT100-temperatuursensor – nauwkeurige meting tot 500 °C

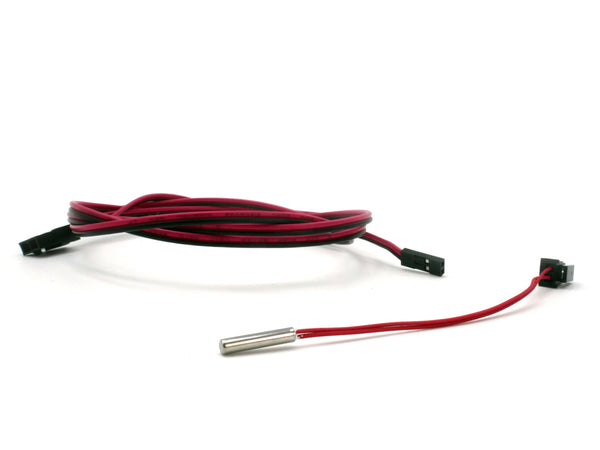

De PT100-temperatuursensor van E3D is een cartridgesensor voor E3D-heaterblocks in cartridgevorm. Hij vervangt of vormt een aanvulling op de temperatuurmeting in de hotend en is bedoeld voor gebruikers die met hogetemperatuurmaterialen werken en daarbij een nauwkeurigere temperatuurmeting willen dan met eenvoudige thermistors. Volgens E3D maakt hij hogere printtemperaturen mogelijk met een betere nauwkeurigheid en eenvoudigere montage.

In één oogopslag – jouw voordelen:

• Geschikt voor hoge temperaturen: Ontworpen voor temperaturen tot 500 °C – daardoor ook bruikbaar voor technische filamenten buiten het gebruikelijke PLA/PETG-bereik.
• Cartridgevorm: Met een diameter van 3 mm en een lengte van 15 mm zit de sensor direct in de sensorboring van het heaterblock, in plaats van omslachtig te worden vastgeschroefd of gelijmd.
• Stekkerverbinding: De Molex-Microfit-3.0-stekker maakt vervanging tijdens onderhoud of een hotendombouw tot een kwestie van aansluiten in plaats van solderen.
• Duidelijk herkenbare bekabeling: Een rode kabel van 50 mm – bewust kort gehouden voor installatie in de printkop en eenvoudig te identificeren in de kabelboom.
• Lichtgewicht: Het totale gewicht van circa 15 g belast bewegende assen praktisch niet.

Waarom PT100 in plaats van een thermistor?

Een PT100 werkt met een gedefinieerde platinaweerstand en blijft meetbaar tot de aangegeven grens van 500 °C, terwijl veel standaardthermistors hun meetbereik dan al hebben bereikt. Voor hotends voor hoge temperaturen is dat een voorwaarde om überhaupt betrouwbaar te kunnen regelen.

Plan een versterkerboard in

E3D wijst er nadrukkelijk op dat in de meeste gevallen een versterkerboard nodig is, naast een vrije 5 V-, GND- en signaalpin op het moederbord. Wie dit vooraf controleert, voorkomt de meest voorkomende foutbron bij de ombouw.

Veelgestelde vragen (FAQ)

Kan ik de sensor rechtstreeks op mijn moederbord aansluiten?

Doorgaans niet. De fabrikant geeft aan dat meestal een versterkerboard nodig is, evenals een vrije 5 V-pin, GND en een signaalpin. Controleer vóór aankoop of je board een PT100-ingang heeft of dat je daarnaast een versterker nodig hebt.

Past de sensor in mijn hotend?

Hij is ontworpen voor E3D-heaterblocks in cartridgevorm. De cartridge heeft een diameter van 3 mm en een lengte van 15 mm – de sensorboring van je heaterblock moet deze afmetingen kunnen opnemen.

Is een kabellengte van 50 mm voldoende?

De kabel is bewust kort gehouden en eindigt in een Molex-Microfit-3.0-stekker, die bedoeld is voor verlenging via de bestaande kabelboom of een versterkerboard. Je moet dus een passende verlenging inplannen.
