E3D PZ-sonde

E3D PZ Probe – Contactgebaseerde bed-leveling toevoegen

De PZ Probe is E3D's compacte bed-levelingsysteem met bijbehorende PZ-printplaat. Het systeem is bedoeld voor gebruikers die contactgebaseerde probing willen integreren in een bestaande setup buiten het Revo-ecosysteem. In plaats van afhankelijk te zijn van een contactloze sensor, tast de piëzo-elektrische sensor het printoppervlak rechtstreeks af.

In één oogopslag – jouw voordelen:

• Twee interfaces: Je kunt kiezen tussen I2C en UART, zodat de printplaat op verschillende aansluitingen van het moederbord kan worden afgestemd.
• Flexibele triggerlogica: Activering bij compressie of expansie van het piëzo-element – handig afhankelijk van de inbouwpositie van de PZ-onderlegring.
• Meer dan alleen Z: Inzetbaar als X-, Y- of Z-probe en voor het meten van tool-offsets op een toolchanger.
• Configureerbare presets: Vijf configuratievarianten kunnen via een commando nauwkeurig worden afgesteld en permanent worden opgeslagen.

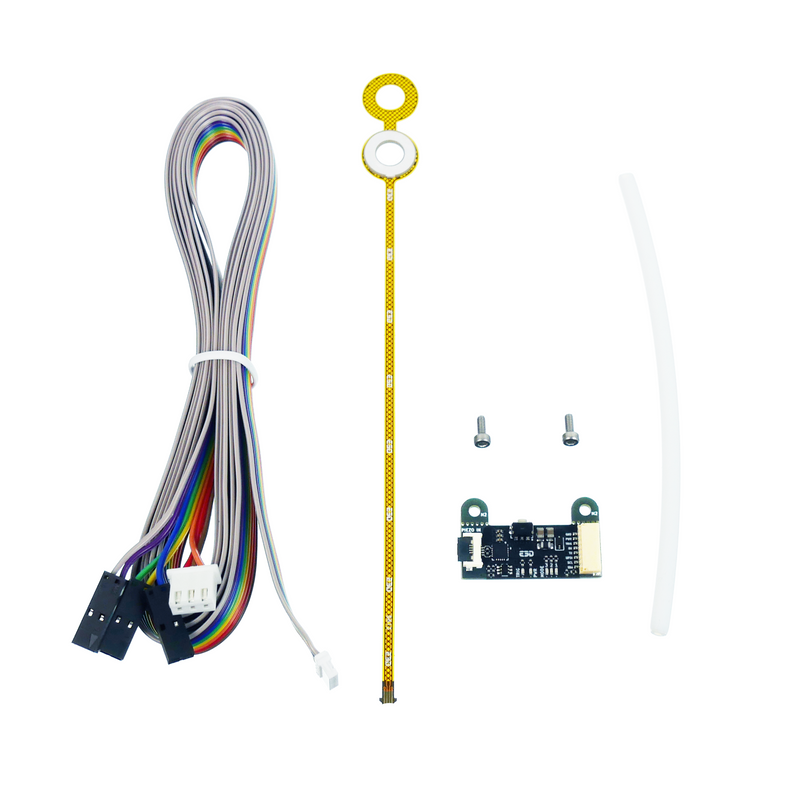

• Complete kit: PZ-onderlegring, PZ-printplaat, twee M2-montageschroeven en een verlengkabel zijn inbegrepen.

Vijf configuratiemogelijkheden in plaats van één vaste instelling

De PZ-printplaat kan op vijf verschillende manieren worden geconfigureerd, zodat je de juiste communicatiemethode voor je eigen printer kunt kiezen. E3D documenteert de bijbehorende commando's en opties voor fijnafstelling in het technische gegevensblad.

Compact en eenvoudig te integreren

Met een totaalgewicht van 39 g voegt de kit nauwelijks gewicht toe aan een bewegende toolhead. De sensorelektronica bevindt zich in de PZ-onderlegring, waardoor de sensor ook samen met een geïntegreerde extruder kan worden gebruikt voor het aftasten.

Veelgestelde vragen (FAQ)

Werkt de PZ Probe alleen met Revo-hotends?

Nee. De meegeleverde PZ-printplaat is juist bedoeld om contactgebaseerde probing ook in setups buiten het Revo-ecosysteem te integreren.

Wat wordt er meegeleverd?

1x PZ-onderlegring, 1x PZ-Probe-printplaat, 2x M2-montageschroeven en 1x verlengkabel.

Hoe wordt de printplaat met de printer verbonden?

Via I2C of UART. Welke variant het meest geschikt is, hangt af van het moederbord. De instellingen worden via een commando opgegeven en in een preset opgeslagen.
