Revopoint Metrohub

Revopoint Metrohub – Geautomatiseerde 3D-scans, industriële precisie

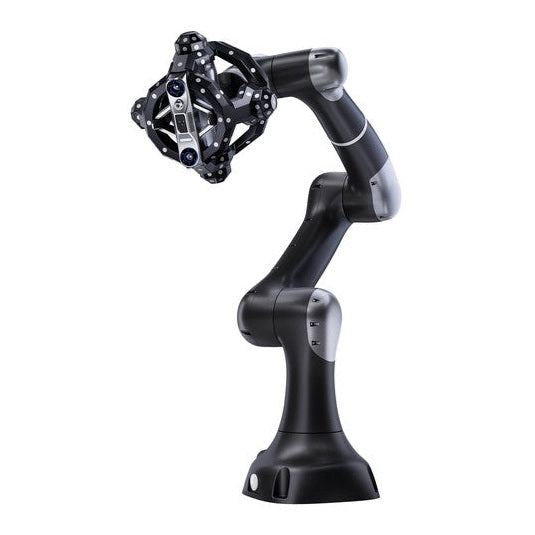

De Revopoint Metrohub is een compleet geautomatiseerd 3D-scansysteem dat de uiterst nauwkeurige Trackit Optical Tracking 3D Scanner combineert met de zesassige collaboratieve robot Vbot 9. Het systeem is ontwikkeld voor industriële kwaliteitscontrole, reverse engineering en serieproductie. Het systeem lost de uitdaging van handmatige bediening op en levert uiterst nauwkeurige, herhaalbare meetresultaten.

In één oogopslag – jouw voordelen:

• Compleet systeem: Geautomatiseerde 3D-scans en metingen met minimale handmatige bediening voor efficiënte werkprocessen.
• Hoge precisie: Volumetrische nauwkeurigheid tot 0.025 mm + 0.04 mm × L (m) voor betrouwbare meetresultaten.
• Robotautomatisering: De 6-assige cobot Vbot 9 met een werkbereik van 919 mm maakt nauwkeurige en herhaalbare scanbewegingen mogelijk.
• Snelle gegevensverzameling: Legt tot 1.500.000 punten per seconde vast voor gedetailleerde puntenwolken en snelle analyses.
• Intuïtieve programmering: Eenvoudige robotprogrammering met Drag-to-Teach, CAD-to-Path en Vision-to-Path, zonder traditionele codering.

Markerloze optische tracking

De Trackit Optical Tracking 3D Scanner legt tot 1.500.000 punten per seconde vast met behulp van 30 blauwe kruislaserlijnen en één blauwe laserlijn. Deze technologie maakt nauwkeurige scans mogelijk zonder markers rechtstreeks op het werkstuk aan te brengen, waardoor de voorbereidingstijd wordt verkort.

Flexibele 6-assige cobot Vbot 9

De collaboratieve robotarm Vbot 9 heeft een werkbereik van 919 mm, een maximale draaglast van 5 kg en een herhaalnauwkeurigheid van ±0.03 mm. Geïntegreerde 6-assige krachtsensoren bewaken belasting en beweging in real time voor een veilige werking.

Veelgestelde vragen (FAQ)

Welke software wordt gebruikt voor de analyse en verdere verwerking van de scandata?

Het Metrohub-systeem is volledig geïntegreerd in het software-ecosysteem van Revopoint. Met Revo Measure kunnen gebruikers geavanceerde inspecties en metingen uitvoeren, terwijl Revo Design dient voor reverse engineering en het maken van digitale modellen.

Is het Metrohub-systeem geschikt voor gebruik in de buurt van mensen?

Ja, de Vbot 9 is ontworpen als collaboratieve robot (cobot). De geïntegreerde 6-assige krachtsensoren maken een snelle reactie op onverwacht contact mogelijk, wat een veilige werking in de buurt van medewerkers ondersteunt, mits de installatie voldoet aan de geldende veiligheidseisen.
