Revopoint Trackit optische tracking 3D-scanner

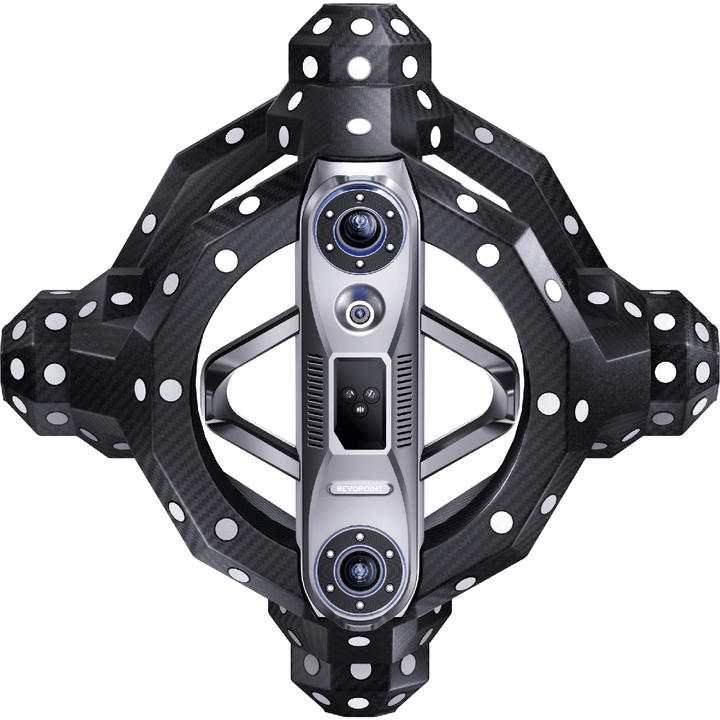

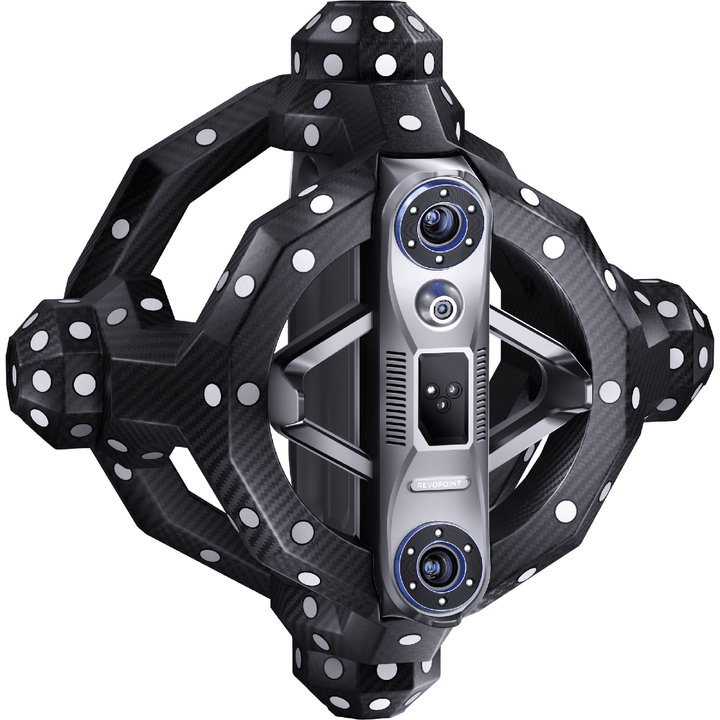

Revopoint Trackit – Markerloze 3D-scanner op industrieel niveau

De Revopoint Trackit is een hoogprecieze, markerloze 3D-scanner die optische tracking combineert met blauwe lasertechnologie. Dankzij automatische gimbalkalibratie, dubbele scanmodi en een groot trackingbereik maakt hij professionele metingen mogelijk van kleine onderdelen tot complete voertuigen.

Markerloze precisie voor grote en kleine objecten

De optische tracking van het dual-camera systeem registreert continu de scannersituatie en maakt zeer nauwkeurige scans mogelijk – geheel zonder markers, spray of handmatige uitlijning. Met een volumetrische nauwkeurigheid van 0,025 mm + 0,04 mm × L(m) is de Trackit perfect geschikt voor kwaliteitscontrole, reverse engineering of prototyping.

Twee lasersystemen voor elke geometrie

De 30-lijnen cross-laser scant grote gebieden efficiënt en detecteert ook donkere of reflecterende materialen betrouwbaar.
Voor smalle spleten, boorgaten en complexe geometrieën zorgt de single-line laser voor maximale detaildiepte.

Stevig, licht en ontworpen voor grote scanbereiken

Het lichte carbonvezelframe zorgt voor hoge stijfheid en precieze resultaten, zelfs bij langdurig gebruik.

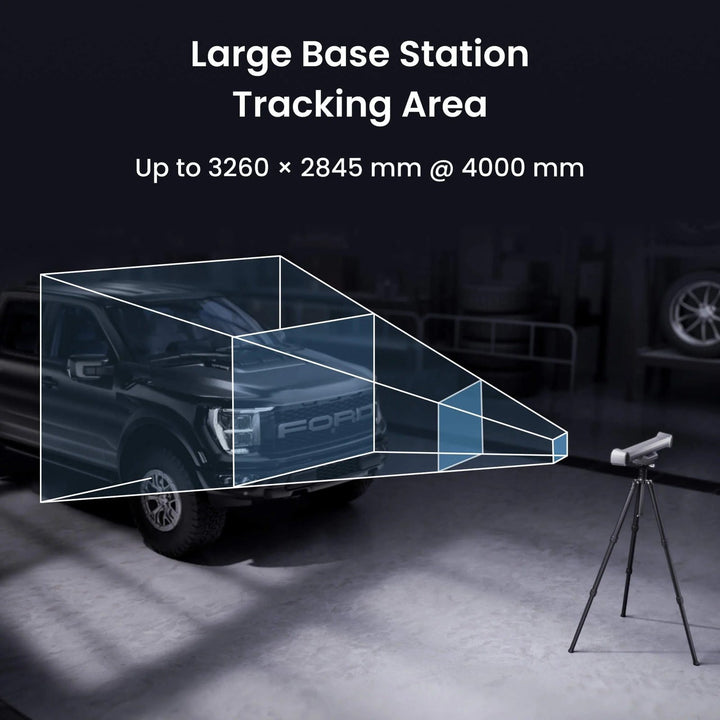

De tracker dekt een trackingvolume van tot 11 m³ – ideaal voor onderdelen van 10 mm tot 6 m grootte, inclusief machines, meubels, voertuigonderdelen of complete auto's.

Efficiënte workflows door automatische kalibratie

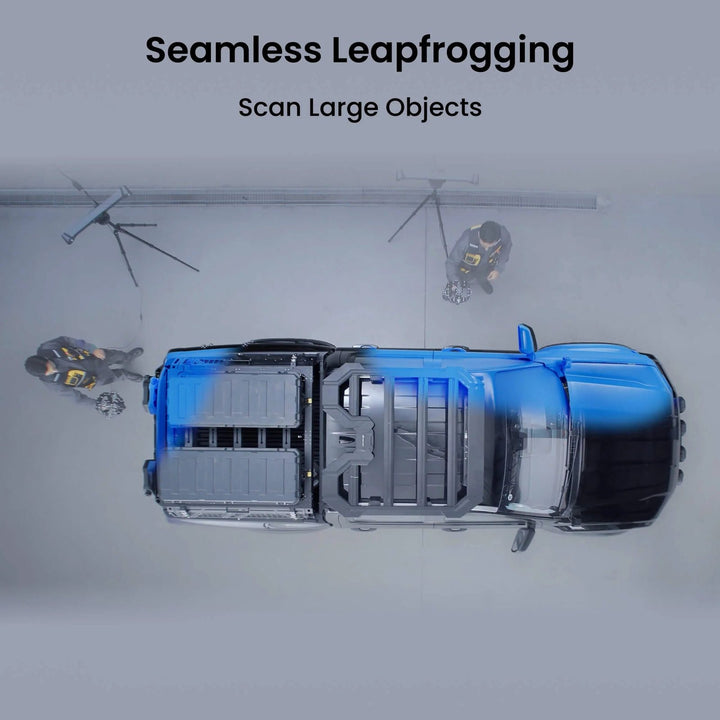

De automatische dual-axis gimbal bespaart ongeveer 50% van de inrichttijd. Grote objecten kunnen segmentgewijs worden gescand met "Leapfrogging", met naadloze samenvoeging in het trackingsysteem.

Software & CAD-integratie

De Revo-software biedt live preview, automatische mesh-fusie, bewerking en export naar PLY, OBJ, STL, FBX, 3MF, GLTF en andere formaten.
Voor professionele toepassingen zijn Revo Measure (meet- & QC-tools) en Revo Design (scan-to-CAD) in de workflow integreerbaar.

Technische gegevens (uittreksel)

Scanner

• Enkel frame nauwkeurigheid: 0,02 mm

• Fused Point Distance: 0,05 mm

• Scanfrequentie: 1.500.000 punten/s

• Laser: 30 kruislijnen + 1 enkele blauwe laser

• Werkafstand: 200–400 mm

• Enkele opname: tot 320 × 215 mm

• Gewicht: 1,2 kg

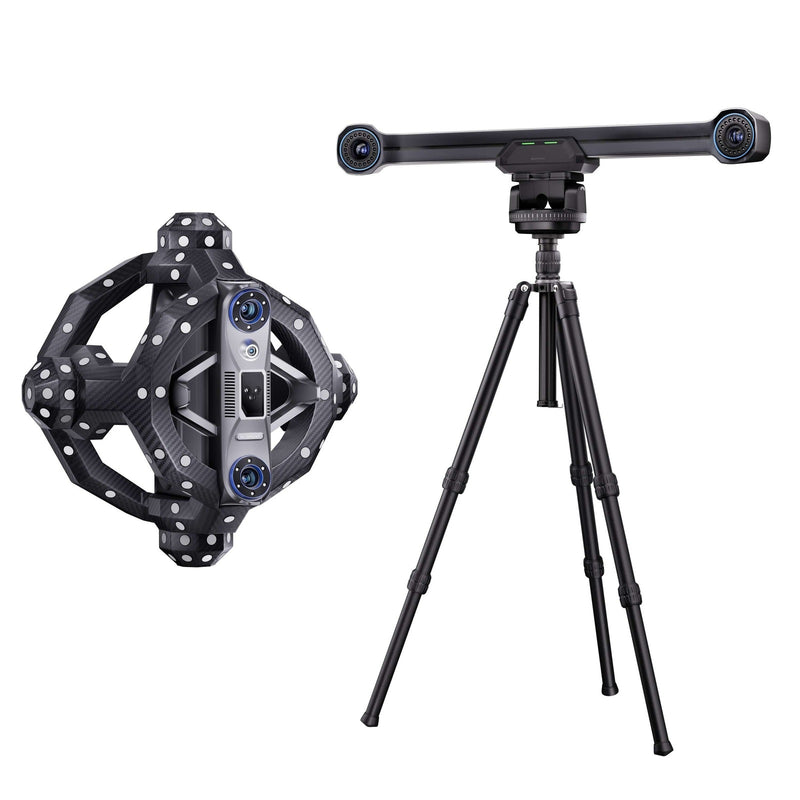

Trackingstation

• Volumetrische nauwkeurigheid: 0,02 mm + 0,04 mm × L(m)

• Trackingvolume: 11 m³

• Werkafstand: 1500–4000 mm

• Gewicht: 2,0 kg

• Automatische gimbalkalibratie

Compatibiliteit & formaten

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Windows & macOS compatibel
