Revopoint Trackit SR

Revopoint Trackit SR – Nauwkeurig scannen zonder markers

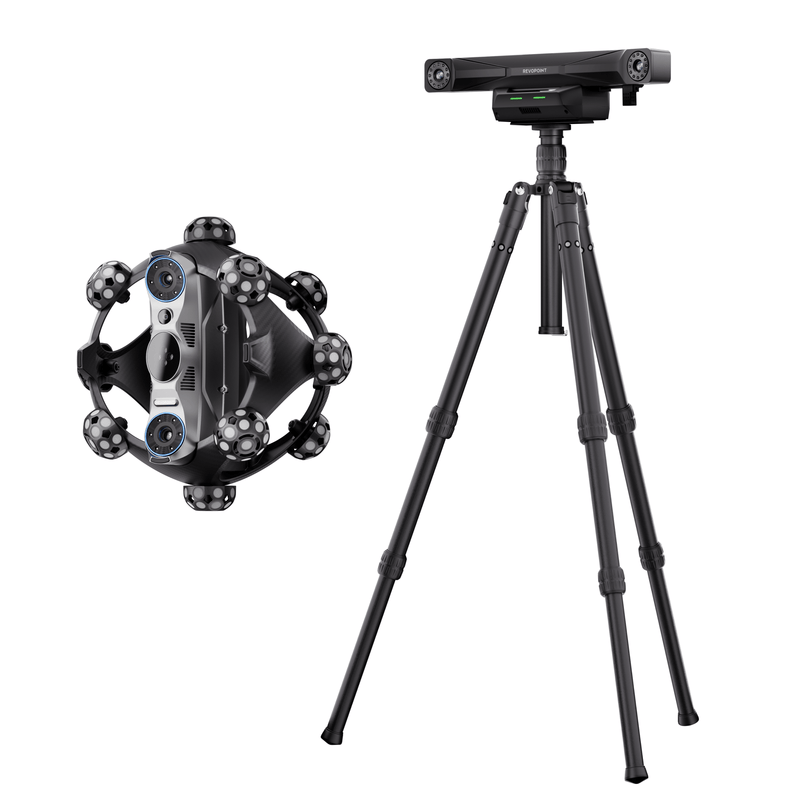

De Trackit SR is een draadloos optisch 3D-scansysteem voor objecten van 10 mm tot 4 m. Een optisch trackingsysteem volgt voortdurend de positie van de handscanner, zodat er geen markers rechtstreeks op het onderdeel hoeven te worden aangebracht. Het systeem is bedoeld voor kwaliteitscontrole, reverse engineering, productontwikkeling en maatcontrole in industriële omgevingen.

In één oogopslag – jouw voordelen:

• Markerloos werken: De optische tracking bepaalt de positie – geen kleefpunten nodig op gevoelige of gelakte oppervlakken.
• Drie lasermodi: Fine, Far en Deep Hole dekken fijne details, grote oppervlakken en diepe boorgaten met één apparaat.
• Draadloze workflow: Scanner en tracker communiceren via Wi-Fi 6 – praktisch voor gebruik in de productie en rechtstreeks bij de klant.
• Robuuste behuizing: Het carbonframe en de behuizing van polycarbonaat zijn ontworpen voor dagelijks gebruik in de werkplaats.
• Directe CAD-koppeling: Export naar PLY, OBJ, STL, ASC, 3MF, GLTF en FBX zonder tussentijdse conversie.

Nauwkeurigheid en scansnelheid

Revopoint geeft een nauwkeurigheid per scanbeeld tot 0,02 mm, een volumetrische nauwkeurigheid van 0,02 mm + 0,04 mm/m en tot 2.000.000 punten per seconde op. De werkafstand bedraagt 800–2500 mm en het optische trackingvolume maximaal 3 m³.

Standard Edition of CMM Edition

Beide versies maken gebruik van hetzelfde scanplatform; de CMM Edition voegt tactiele metingen met een tastpen toe. Daarmee kunnen ook geometrieën worden gecontroleerd waarbij optische registratie tegen haar grenzen aanloopt.

Veelgestelde vragen (FAQ)

Moet ik markers op het werkstuk plakken?

Nein. Het optische trackingsysteem volgt voortdurend de positie van de scanner, waardoor markers rechtstreeks op het object niet nodig zijn.

Welke lasermodus is geschikt voor welke toepassing?

De Fine Mode werkt met 30 blauwe kruislijnen voor maximale detailleringsdiepte, de Far Mode met 17 parallelle lijnen voor het snel scannen van grote objecten en de Deep Hole Mode met één lijn voor diepe holtes en moeilijk toegankelijke gebieden.

Wat is het verschil tussen de CMM Edition en de Standard Edition?

De Standard Edition is gericht op optisch scannen, digitalisering en reverse engineering. De CMM Edition voegt tactiele metingen met een contacttaster toe voor dimensionele controles van geometrieën waarbij optisch scannen tegen zijn grenzen aanloopt.

Kan ik de gegevens overnemen in mijn CAD-software?

De scans kunnen worden geëxporteerd naar PLY, OBJ, STL, ASC, 3MF, GLTF en FBX – gangbare formaten voor CAD-, meettechniek- en reverse-engineeringsoftware.
