SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Grote objecten markerloos digitaliseren

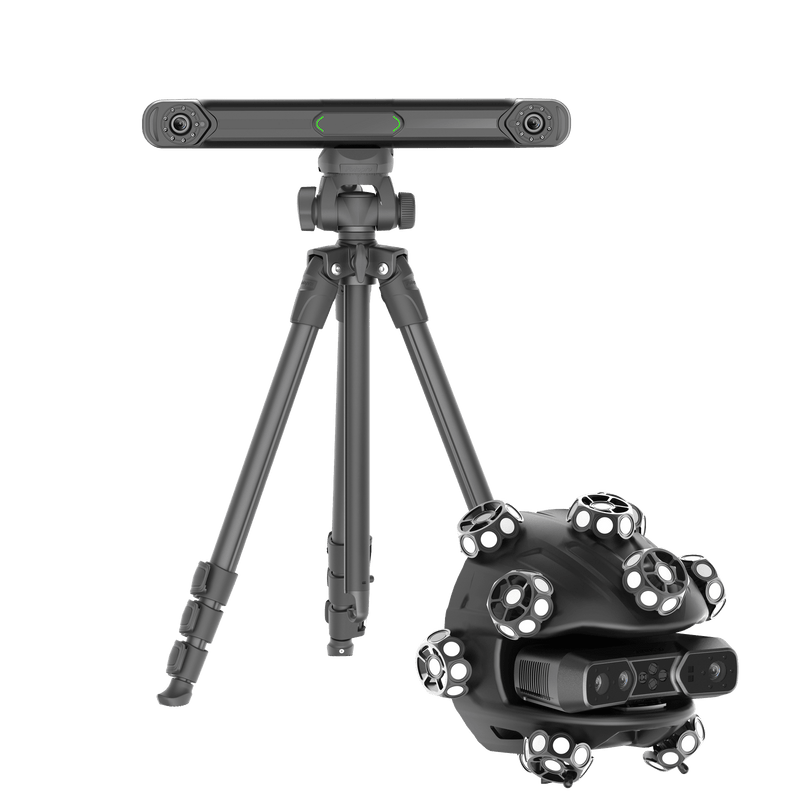

De EinScan Trak is een draadloos 3D-scansysteem met markerloze tracking en een afneembare handscanner. Het is bedoeld voor professionele gebruikers in de automotive, reverse engineering, productontwikkeling, voertuigombouw, restauratie en industrieel ontwerp. Het systeem lost het typische spanningsveld tussen grootschalige registratie en gedetailleerde scans op, omdat beide bedrijfsmodi in één project kunnen worden gecombineerd.

In één oogopslag – jouw voordelen:

• Markerloos werken: De in de bolvormige scannermodule geïntegreerde retroreflecterende targets verzorgen de tracking – het aanbrengen van markers op gladde grote oppervlakken is niet nodig.
• Twee modi, één project: Trackingmodus voor carrosserieën en grote onderdelen, handscannermodus voor details en moeilijk bereikbare plaatsen – gegevens van beide modi kunnen worden samengevoegd.
• Drie lasermodi: 19+19 gekruiste lijnen voor oppervlakken, 7 parallelle lijnen voor fijne details en randen, één enkele lijn voor diepe boorgaten en uitsparingen.
• Ook buiten de werkplaats: Gebruik bij omgevingslicht tot 110.000 lux, ook geschikt voor het registreren van zwarte en reflecterende oppervlakken (volgens de fabrikant).
• Continu scannen: Vier accu's meegeleverd, verwisselbaar tijdens gebruik – tracker tot 5,5 uur, handscanner tot 3,5 uur.

Trackingvolume van 15 m³ en werking via wifi

In de trackingmodus is 15 m³ trackingvolume beschikbaar bij een werkafstand van 800–4.000 mm. De tracker mag tijdens het scannen worden verplaatst om het bereik uit te breiden. De verbinding verloopt draadloos via Wi-Fi 6 of eventueel via LAN.

Resolutie, snelheid en textuur

SHINING 3D specificeert een registratiesnelheid tot 2.630.000 punten per seconde bij een resolutie van 0,05 tot 10 mm, waarbij verschillende resoluties binnen één project kunnen worden gecombineerd. De geïntegreerde 5-MP-textuurcamera registreert bovendien kleur en materiaaldetails, bijvoorbeeld voor cultureel erfgoed, onderzoek of AR/VR-content.

Veelgestelde vragen (FAQ)

Heb ik echt geen markers meer nodig?

Voor normaal gebruik niet: de tracker volgt de positie van de scanner via de ingebouwde targets. Voor toepassingen met de hoogste nauwkeurigheidseisen adviseert de fabrikant nog steeds het gebruik van globale markers.

Welke software is inbegrepen?

Er wordt gescand met EXScan Trak, dat onder andere het samenvoegen van verschillende scanmodi en resoluties, evenals bewerking en livefeedback tijdens het scannen ondersteunt. Daarnaast is een licentie voor 1 jaar EXMeasure zonder meerprijs inbegrepen; de licentiekaart zit in het pakket.

Waarvoor wordt EXMeasure gebruikt?

EXMeasure is bedoeld voor maatanalyse en verificatie van de scandata – met flexibele uitlijning, GD&T-controle, vergelijking met kleurkaarten, visuele rapportage en automatische extractie van geometrische kenmerken.

Kan de handscanner afzonderlijk worden gebruikt?

Ja, de handscanner is afneembaar en kan zelfstandig worden gebruikt. Zo schakel je afhankelijk van het objectgedeelte tussen de trackingmodus en de handscannermodus.
