Bondtech Nema17 22mm stappenmotor 18mm D-as
Experten-Check Ehrliche Einschätzung aus unserem Team
- Passt vor allem in platzbeschränkte Extruder und Toolheads, wo ein Standard-NEMA-17 zu lang baut.
- Vor dem Kauf Lochabstand (31 mm, 4x M3) und Wellendurchmesser (5,0 mm D-Shaft) mit der eigenen Halterung abgleichen.
- Mit 12 Ncm Drehmoment für leichte, low-inertia Anwendungen ausgelegt – nicht für hohe Lasten gedacht.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8617S EAN 7350011410569

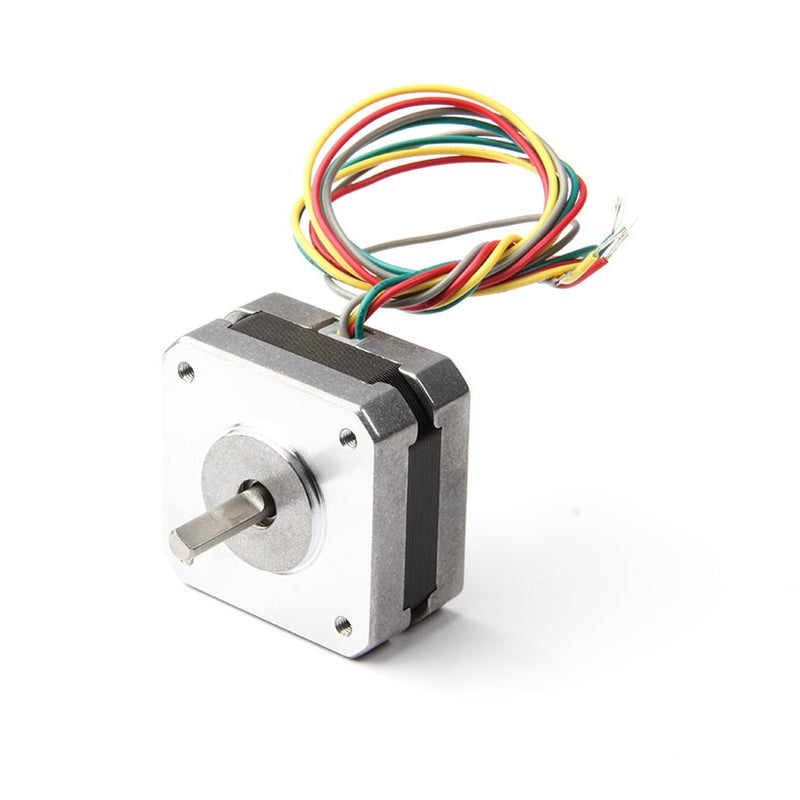

Bondtech Nema17 22mm Steppermotor – Compacte aandrijving voor krappe ruimtes
De Bondtech Nema17 met een bouwlengte van 22 mm is een compacte stappenmotor voor lichte extruders en ruimtebeperkte opstellingen. Hij is bedoeld voor iedereen die een korte NEMA-17 motor nodig heeft met een veilige asopname voor tandwielen of poelies.
In één oogopslag – jouw voordelen:
- Korte bouwvorm: Met slechts 22 mm motorlengte past de aandrijving waar een standaard NEMA-17 te lang is.
- D-as: De afgevlakte as zorgt voor een vormvaste, slipvrije bevestiging van aandrijfwielen.
- Laag traagheidsmoment: Het lichte ontwerp ondersteunt nauwkeurige bewegingen bij extrusietoepassingen.
- Standaard montage: 31 mm gatafstand met 4x M3 past in gangbare NEMA-17 houders.
Technische specificaties
De motor werkt met een staphoek van 1,8° en een maximale ingangsstroom van 0,8 A. Het koppel bedraagt volgens het datasheet 12 Ncm.
As en bevestiging
De uitgangsas heeft een diameter van 5,0 mm met afvlakking en zorgt zo voor een veilige koppeling. De vier M3 gaten zitten op een cirkel van 31 mm.
Veelgestelde vragen (FAQ)
Voor welke toepassingen is de motor bedoeld?
Hij is geschikt voor lichte extruders, toolheads en opstellingen met beperkte ruimte waar een korte NEMA-17 motor vereist is.
Welke asdiameter heeft de motor?
De uitgangsas meet 5,0 mm en is uitgevoerd als D-as met afvlakking, wat een vormvaste bevestiging van tandwielen of poelies mogelijk maakt.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 0 g |
|---|
