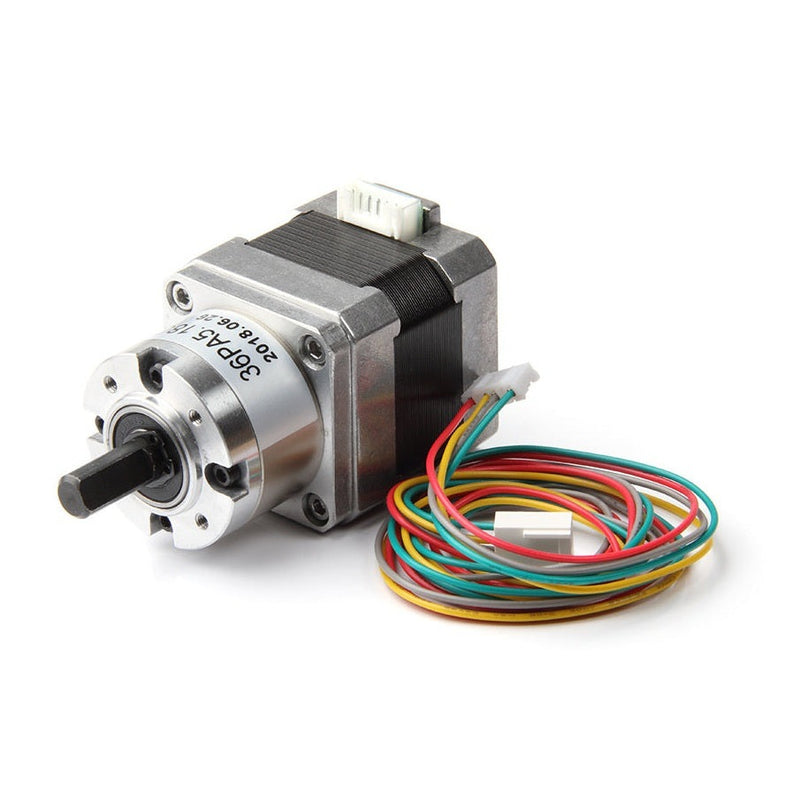

Bondtech Nema17 40+28 mm planetaire stappenmotor met tandwieloverbrenging en 20 mm D-as

Bondtech Nema17-tandwielstappenmotor – Koppel voor veeleisende extruders

De Bondtech Nema17 is een stappenmotor met geïntegreerde tandwielkast (overbrengingsverhouding 5,18:1), bestaande uit een motorhuis van 40 mm en een tandwielkast van 28 mm. Hij is bedoeld voor gebruikers die een extruderaandrijving met een hoger koppel willen bouwen of vervangen – bijvoorbeeld wanneer een direct-drive-opstelling bij taaie materialen of hoge flowsnelheden zijn grenzen bereikt.

In één oogopslag – jouw voordelen:

• Geïntegreerde tandwielkast: De overbrengingsverhouding van 5,18:1 verhoogt het bruikbare koppel aan de uitgaande as, zonder dat er een externe tandwielkast nodig is.
• 8mm-D-as: De afgeplatte as brengt het koppel vormgesloten over – tandwielen en aandrijfhulzen blijven zonder doorslippen op hun plaats.
• Standaard-Nema17-bevestiging: De boutcirkel van 28 mm met 4x M3 voldoet aan het gangbare Nema17-patroon en past daardoor op veel bestaande bevestigingen.
• Staphoek van 1,8°: 200 volledige stappen per omwenteling, gecombineerd met de overbrengingsverhouding – een fijne resolutie aan de uitgaande as.
• Ontworpen voor continugebruik: Bondtech vermeldt een constructie die is ontworpen voor een lange levensduur en een hoge koppelopbrengst.

Tandwielkast en koppel

De overbrengingsverhouding van 5,18:1 zet motortoerental om in kracht – precies wat een extruder nodig heeft bij het transporteren van filament. De maximale ingangsstroom bedraagt 1,2 A; hiermee moet rekening worden gehouden bij de configuratie van de driver.

Afmetingen en montage

De totale bouwlengte bestaat uit een motorlengte van 40 mm en een tandwielkastgedeelte van 28 mm. Daar komt de 20 mm lange D-as met een diameter van 8,0 mm bij. Met een gewicht van 406 g is de motor aanzienlijk zwaarder dan een eenvoudige Nema17.

Veelgestelde vragen (FAQ)

Past de motor op elke Nema17-bevestiging?

Het boorpatroon voldoet met een boutcirkel van 28 mm en 4x M3 aan de Nema17-standaard. Controleer wel de beschikbare ruimte: door de 28 mm lange tandwielkast is de motor langer dan een normale Nema17, en de uitgaande as heeft een diameter van 8,0 mm in plaats van de gebruikelijke 5 mm.

Hoe moet ik de driverstroom instellen?

De fabrikant vermeldt een maximale ingangsstroom van 1,2 A. De driver moet hierop worden geconfigureerd; deze waarde mag dus niet worden overschreden.

Is de motor geschikt voor een bewegende printkop?

Met 406 g is hij zwaar. Op een snel bewegende direct-drive-printkop verhoogt dit de bewegende massa merkbaar – voor Bowden-opstellingen of vast gemonteerde extruders is dit geen probleem.
